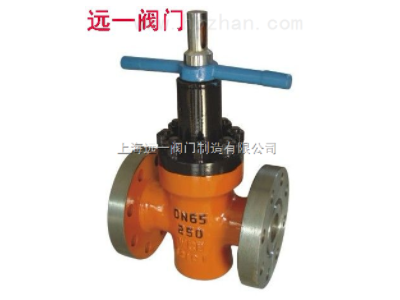

油田平板闸阀产品系列结构特点:
Z61Y/Z43Y-160、200、250、350系列注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
|
公称压力（Mpa） |
16.0 |
20.0 |
25.0 |
35.0 |
60.0 |
|
壳体实验压力（Mpa） |
24.0 |
30.0 |
37.5 |
52.5 |
90.0 |
|
密封实验压力（Mpa） |
17.6 |
22.0 |
27.5 |
38.5 |
66.0 |
|
适用介质 |
水，油品等非腐蚀性介质 |
||||
|
适用温度 |
-29℃---120℃ |
||||
阀门试验：GB/T13927-2008
外形及连接尺寸
|
公称压力（Mpa） |
公称通径（mm） |
尺寸（mm） |
||||||
|
D |
G |
C |
L |
E |
H |
W |
||
|
16.0 |
25 |
22 |
27 |
35 |
140 |
64 |
255 |
180 |
|
32 |
28 |
33 |
48 |
165 |
69 |
307 |
200 |
|
|
40 |
38 |
42 |
60 |
260 |
100 |
410 |
250 |
|
|
50 |
47 |
52 |
70 |
280 |
100 |
410 |
250 |
|
|
65 |
57 |
63 |
80 |
280 |
125 |
410 |
250 |
|
|
80 |
72 |
78 |
108 |
381 |
157 |
476 |
320 |
|
|
100 |
92 |
98 |
130 |
450 |
183 |
564 |
350 |
|
|
150 |
135 |
145 |
195 |
559 |
260 |
742 |
450 |
|
|
200 |
180 |
186 |
235 |
700 |
340 |
966 |
550 |
|
|
25.0 |
25 |
22 |
27 |
35 |
140 |
64 |
255 |
180 |
|
32 |
28 |
33 |
48 |
165 |
69 |
307 |
200 |
|
|
40 |
38 |
42 |
60 |
260 |
100 |
410 |
250 |
|
|
50 |
47 |
52 |
70 |
280 |
100 |
410 |
250 |
|
|
65 |
57 |
63 |
80 |
280 |
125 |
410 |
250 |
|
|
80 |
72 |
78 |
114 |
381 |
157 |
476 |
320 |
|
|
100 |
92 |
98 |
133 |
450 |
183 |
564 |
350 |
|
|
150 |
135 |
145 |
195 |
559 |
260 |
742 |
450 |
|
|
200 |
174 |
180 |
235 |
700 |
340 |
966 |
550 |
|
|
35.0 |
25 |
22 |
25 |
35 |
140 |
64 |
255 |
180 |
|
32 |
28 |
33 |
48 |
165 |
69 |
627 |
200 |
|
|
40 |
35 |
40 |
64 |
260 |
105 |
410 |
250 |
|
|
50 |
47 |
52 |
70 |
280 |
105 |
410 |
250 |
|
|
65 |
57 |
63 |
89 |
280 |
130 |
420 |
250 |
|
|
80 |
72 |
78 |
114 |
381 |
161 |
480 |
320 |
|
|
100 |
92 |
98 |
133 |
450 |
186 |
570 |
350 |
|
|
150 |
136 |
143 |
219 |
550 |
268 |
750 |
450 |
|
|
200 |
174 |
182 |
245 |
700 |
348 |
966 |
600 |
|
