【产品用途】

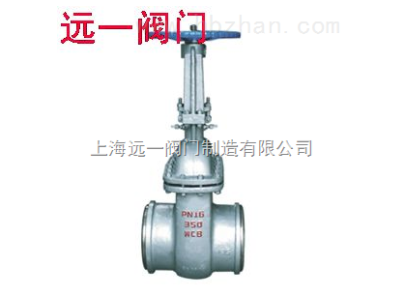

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封闸阀适用于公称压力 100MPa，工作温度 425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
【产品特点】
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动
【设计和制造标准】
设计与制造：GB12234
法兰尺寸：GB9113 JB7490
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：－
检验与试验：JB/T9092 GB13927
【主要性能规范】
|
公称压力（MPa）
|
||||||
|
壳体强度试验
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
密封试验
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
上密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
气密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
适用范围
|
||||||
|
产品类型
|
适用温度（℃）
|
适用介质
|
||||
|
碳钢型
|
≤425
|
水、蒸汽、油品、非腐蚀性气体
|
||||
|
合金型
|
≤540
|
|||||
水封闸阀主要尺寸 DS/Z64H-16、25 DS/Z64Y-16I、25I
|
公称通径 DN/mm |
L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
| D | D1 | D | D1 | |||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
注：PN1.6（16）阀门允许作为PN1.0（10）压力选用
主要尺寸 DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
|
公称通径 DN/mm |
L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
| D1 | H | D0 | D1 | H | DO | D1 | H | D0 | ||||
| 50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
| 125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
