伞齿轮焊接闸阀Z560Y-P54100V/140V/170V

点击图片查看原图

品牌: 远一阀门
单价: 16000.00元/台
起订: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-06-20 16:32
浏览次数: 37
购买   加入购物车

公司基本资料信息
详细说明

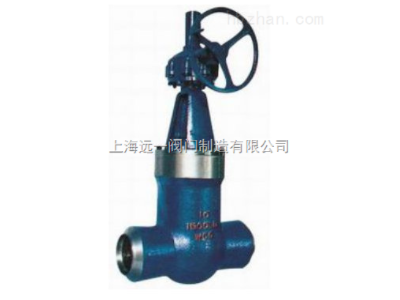

伞齿轮焊接闸阀说明:

Z560Y-P54100V/140V/170V伞齿轮焊接闸阀又称闸板阀或闸门阀,应用zui广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。

具有以下优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

产品特性:

阀类

传动方式

连接形式

结构形式

密封面

公称压力

阀体材料

闸阀

伞齿轮

焊接

弹性闸板

D802/D812
STL/STL

P54100V、P54140V
P54170V、P57170V

WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV

产品型号

产品型号

Z60Y-160

Z60Y-P54100V

Z60Y-200

Z60Y-P54140V

Z60Y-250

Z60Y-P54170V

Z60Y-320

Z60Y-P57170V

伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y

公称通径(DN/mm)

15~50、(2 1" ~16")

2

适用温度/℃

≤425

≤552

≤593

≤550

适用介质

水、蒸汽、气体、石油产品

试验压力(MPa)

公称压力PN/MPa

16.0

20.0

25.0

32.0

P54100V

P54140V

P54170V

P54170V

强度试验

24

30

37.5

48

30

42

48

6.3

密封试验

17.6

22

27.5

35.1

11

15.4

17.8

18.7

外形尺寸 国标(手动)

公称压力
PN(MPa)

公称通径
DN(mm)

外形尺寸及连接尺寸(mm)

L

D

L1

d

H

16.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

20.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

25.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

磅级电站(手动)

型号

规格in

外形尺寸及连接尺寸(mm)

d

L

H

Z60Y-1500Lb

2 1



2

56

254

671

3

64

305

692

4

84

406

790

5

100

483

875

6

126

559

1055

8

158

711

1148

Z60Y-2000Lb

2 1

2

50

330

640

3

60

368

690

4

80

457

806

5

96

533

980

6

118

610

1090

Z60Y-2000Lb

2 1

2

46

330

639

3

54

368

680

4

70

457

805

5

86

533

965

6

104

610

1070

Z60Y-3500Lb

3

44

440

745

4

56

540

860

磅级电站(伞齿轮)

型号

规格in

外形尺寸及连接尺寸(mm)

d

L

H

Z560Y-1500Lb

8

158

711

813

10

200

864

998

12

250

991

1156

14

280

1067

1287

16

318

1194

1413

Z560-2000Lb

8

148

762

935

10

180

914

1050

12

222

1041

1150

14

254

1118

1231

16

294

1245

1330

型号

规格in

外形尺寸及连接尺寸(mm)

d

L

H

Z560Y-2500Lb

6

127

610

928

8

130

762

851

10

162

914

1031

12

210

1041

1166

14

234

1118

1217

16

264

1245

1381

Z560Y-3500Lb

5

74

616

774

6

88

692

857

8

116

846

1041

10

142

1000

1197

12

174

1124

1338
