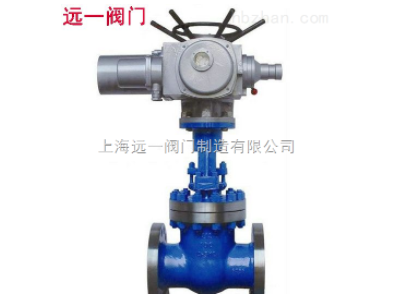

电动铬钼钢闸阀Z941Y-16I/25I/40I/64I

点击图片查看原图

品牌：	电动铬钼钢闸阀
单价：	15200.00元/台
起订：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2021-06-18 14:42
浏览次数：	50

公司基本资料信息

远一阀门有限公司
[诚信档案]
已缴纳 0.00 元保证金
联系人吕经理(先生) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件85118858@qq.com
电话021-69577142
手机13801619288
地区上海
地址上海市奉贤庄行工业园区

详细说明

Z941Y电动铬钼钢闸阀概况：

Z941Y-16I/25I/40I/64I/100I/160I电动铬钼钢闸阀上海产品-高压高温电动铬钼钢闸阀，法兰铬钼钢闸阀为电动执行器驱动，弹性楔式单闸板。该型号阀门广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。Z941Y型电动铬钼钢闸阀，zui高温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀：可手动、气动、电动装置、法兰连接、明杆楔式刚性单闸板。阀座密封面材料为硬质合金。

Z941Y电动铬钼钢闸阀特点：

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料、密封可靠，操作轻便灵活。

4、驱动方式为手动、气动、电动、齿轮传动。

5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。

Z941Y电动铬钼钢闸阀外形尺寸：

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
公称通经DN	L	D	D1	D2	B	F	Z-D	H	电动装置	WT（kg）
Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
公称通经DN	L	D	D1	D2	B	F	Z-D	H	电动装置	WT（kg）
Z941Y-25I
40	240	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	270	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	450	425	370	332	36	3	12-30	1343	DZW45	390
300	500	485	430	390	40	3	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	800	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

公称通经DN	主要外形尺寸和连接尺寸（mm）										电动装置	WT（kg）
公称通经DN	L	D	D1	D2	D6	B	F	Z-D	F2	H	电动装置	WT（kg）
Z941Y-40I
40	240	145	110	85	76	18	3	4-18	4	617	DZW15	46
50	250	160	125	100	88	20	3	4-18	4	665	DZW20	58
65	290	180	145	120	110	22	3	8-18	4	680	DZW20	68
80	310	195	160	135	121	22	3	8-18	4	752	DZW20	80
100	350	230	190	160	150	24	3	8-23	4.5	846	DZW30	108
150	450	300	250	218	204	30	3	8-25	4.5	1087	DZW45	258
200	550	375	320	282	260	38	3	12-30	4.5	1243	DZW45	366
250	650	445	385	345	313	42	3	12-34	4.5	1429	DZW60	472
300	750	51, 0	450	408	364	46	3	16-34	4.5	1608	DZW90	673
350	850	570	510	465	422	52	4	16-34	5	1738	DZW90	804
400	950	655	585	535	474	58	4	16-41	5	1897	DZW120	1081
450	1050	680	610	560	524	60	4	20-41	5	2104	DZW180	1259
500	1150	755	670	612	576	62	4	20-48	5	2401	DZW180	1348
