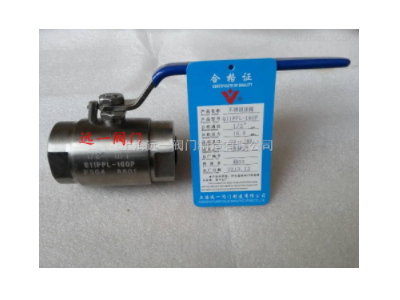

产品说明:Q11PPL-100P/R/Q11PPL-160P/R/Q11PPL-320P/R不锈钢锻钢高压丝扣球阀，高压内螺纹球阀，高压丝口球阀特性：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
产品特点：应用规范公称压力：16-32MPa 适用温度：-20～232℃～350℃ 焊接类型：对焊（BW）、承插焊（SW）高压对焊球阀,对焊球阀,高压球阀。
Q61F/H不锈钢焊接球阀主要零部件材料:
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 |
Q11N-160/320C |
A105、45 | 1Cr18/Cr18Ni9Ti |
铸 铁 |
聚四氟乙烯 增强聚四氟乙烯 对位聚苯 |
聚四氟乙烯 对位聚苯 |
| 硝酸类 |
Q11N-160/320P |
304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
| 醋酸类 |
Q11N-160/320R |
316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni12Mo2Ti |
Q11F/H高压对焊球阀主要外形尺寸:
| 型号 | 公称通径 | 尺寸（mm） | |||||||||
| L | L1 | D | D1 | H | L0 | ||||||
|
10 | 150 | 60 | 90 | 17 | 58 | 220 | ||||
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |||||
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |||||
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |||||
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |||||
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |||||
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |||||
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |||||
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |||||
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |||||
