产品用途：

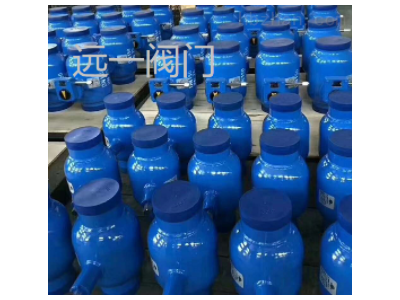

Q61F-10C/Q61F-16C/Q361F-10C/Q361F-16C/Q361F-25C/Q367F-10C/Q367F-16C/Q367F-25C全焊接球阀在各个领域使用都非常广泛，其的品质和高性能的稳定性是普通铸钢球阀所无法达到的，全焊接球阀使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。
产品特点：
1.全焊接球阀，不会有外部泄漏等现象。球体的加工过程有计算机检测仪跟踪检测，所以球体的加工精度高。
2.由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
3.密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障无泄漏(0%)。
技术要求：
-
阀门的检查和试验按API 598的规定。
-
阀门的结构长度按GB/T12224-2005的规定。
-
连接尺寸按GB/T12224-2005的规定。
-
压力-温度基准按ASME B16.34的规定。
-
阀门标记按GB/T12220的规定。
-
阀门抗硫按NACE MR 0175的规定产品各零件材质:
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀盖 |
ASTM A105 |
21 |
止推轴承 |
PTFE |
|
2 |
阀体 |
ASTM A105 |
22 |
滑动轴承 |
304+PTFE |
|
3 |
球体 |
ASTM A105+ENP |
23 |
上支撑座 |
ASTM A105 |
|
4 |
防静电弹簧 |
组合件 |
24 |
O型圈 |
VITON |
|
5 |
止推轴承 |
PTFE |
25 |
O型圈 |
VITON |
|
6 |
滑动轴承 |
304+PTFE |
26 |
Y型密封环 |
VITON |
|
7 |
下阀杆 |
ASTM A105 |
27 |
防火垫 |
SS304+石墨 |
|
8 |
底盖 |
ASTM A105 |
28 |
填料 |
石墨 |
|
9 |
排污阀 |
ASTM A105+ENP |
29 |
内六角螺钉 |
ASTM A193 B7 |
|
10 |
O型圈 |
VITON |
30 |
内六角螺钉 |
ASTM A193 B7 |
|
11 |
防火垫 |
SS304+石墨 |
31 |
阀杆 |
ASTM A182 F6a |
|
12 |
内六角螺钉 |
ASTM A193 B7 |
32 |
圆柱销 |
35 |
|
13 |
脚步架 |
A3 |
33 |
双头螺柱 |
ASTM A193 B7 |
|
14 |
阀座 |
PPL |
34 |
螺母 |
ASTM A194 2H |
|
15 |
阀座防火垫 |
SS304+石墨 |
35 |
弹簧垫圈 |
65Mn |
|
16 |
弹簧支撑座 |
ASTM A105 |
36 |
连接盘 |
ASTM A105 |
|
17 |
弹簧 |
17-7PH |
37 |
平键 |
45 |
|
18 |
O型圈 |
VITON |
38 |
涡轮 |
ASTM A105-HZn |
|
19 |
阀座支撑圈 |
ASTM A105+ENP |
39 |
放空阀 |
ASTM A105-HZn |
|
20 |
滑动轴承 |
304 |
|
|
|
