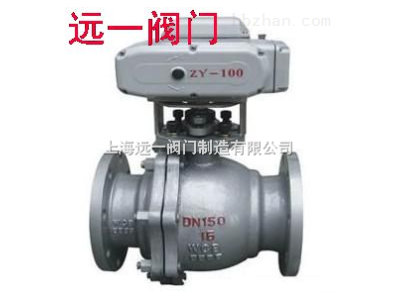

防爆电动球阀Q9B41F-16C/25/40P/R/RL

防爆电动球阀介绍：
防爆电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。输入4-20mA信号及220VAC/380VAC电源即可控制运转。国标压力等级:1.0-16Mpa、美标150Lb300Lb600Lb900Lb材质:铸钢、碳钢WCB不锈钢SS304SS316SS316L。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，电动球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

主要材质：

名称材料

阀体/阀盖CF8CF3CF8MCF3MWCBLCBWC6WC9C5

球体CF8CF3CF8MCF3MWCBHCrCF8CF8CF8CF8

阀杆F304F304LF316F316L2C13F304F304F304F304

阀座PTFE/PPL

填料/垫片PTFE/PPL石墨

螺栓不锈钢35CrMoA

螺母不锈钢45、35CrMoA

手柄铸钢

Q9B41F16/25/40C/P/R/RL性能参数：

试验项目壳体试验密封试验上密封试验气密封试验

介质水气

单位MPaMPaMPaMPa

公称压力PN（MPa）1.62.418180.5-0.7

2.53.82.82.8

4.06.04.44.4

6.49.67.07.0

10.015.011.011.0

16.024.018.018.0

Q9B41F16/25/40C/P/R/RL外形尺寸：

1.6MPaDNLDD1D2bn-φdHD0

凸面法兰

RF

Q9B41F

Q9B41PPL

16C

16P

16R15130956545144-φ1478140

201401057555144-φ1484160

251501158565144-φ1495180

3216513510078164-φ18150250

4018014511085164-φ18150300

50200160125100164-φ18170350

65220180145120184-φ18195350

80250195160135208-φ18215400

100280215180155208-φ18250500

125320245210185228-φ18265600

150360280240210248-φ23270800

2004003352952652612-φ233301200

2.5MPa15130956545164-φ14103140

凸面法兰

RF

Q9B41F

Q9B41PPL

25

25P

25R201401057555164-φ14112160

251501158565164-φ14123180

3216513510078184-φ18150250

4018014511085184-φ18156300

50200160125100204-φ18172350

65220180145120228-φ18197350

80250195160135228-φ18222400

100280230190160248-φ23253500

125320270220188288-φ25275600

150360300250218308-φ25286800

2004003603102783412-φ253401200

2505334253703323612-φ304201800

4．0MPaDNLDDlD2D6bn-φdHD0

凹凸法兰

MFM

Q9B41F

Q9B41PPL

40

40P

40R1513095654540164-φ14103140

2014010575555l164-φ14112160

25150115856558164-φ14123160

321801351007866184-φ18150250

402001451108576184-φ18156250

5022016012510088204-φ18172350

65250180145120110228-φ18197350

8028019516013512l228-φ18222450

100320230190160150248-φ23253450

125400270220188176288-φ25275600

150400300250218204308-φ25286800

2005503753202822603812-φ303401200

2505684453853453134212-φ344201800

6.4MPa15165105755540184-φ14105140

凹凸法兰

MFM

Q9B41F

Q9B41PPL

64

64P

64R2019012590685l204-φ18125160

252161351007858224-φ18135250

322291501108266244-φ23150350

402411651259576244-φ23165350

5029217513510588264-φ23175450

65330200160130110288-φ23200450

80356210170140121308-φ23210600

100432250200168150328-φ25250700

125508295240202176368-φ302951100

150559340280240204388-φ343401500
