产品概述

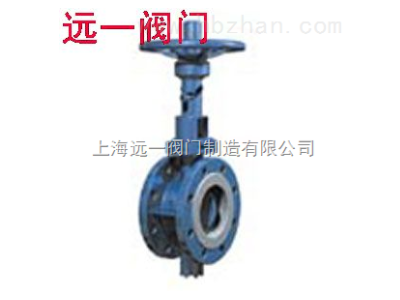

KHD347H-16C轨道金属密封蝶阀（轨道式双向压金属硬密封蝶阀）独特的结构设计，做到了开关过程无摩擦；关断零泄露的性能特别适合各种苛刻工况的特殊要求；全金属结构设计，防火设计能适应低温-204℃到高温815℃的各种工作温度；本产品经多次的试验，启闭次数可达万次以上，密封面磨损微量且无渗漏。
适用范围
用于电站传热系统和催化主风机管路系统以及钢铁、石油、化工、食品、医药、饮料、化工环保、水处理、给排水等工业部门，作为介质流通的启闭装置。
结构特点
1.密封性能高，防火性能好；
2.操作灵活，维修方便；
3.密封面磨损小，使用寿命长；
4.耐高温、耐腐蚀。
2.操作灵活，维修方便；
3.密封面磨损小，使用寿命长；
4.耐高温、耐腐蚀。
主要参数
|
公称通径（mm）
|
DN100~600
|
|
公称压力（MPa）
|
PN1.0~6.4
|
|
阀门材料
|
WCB、XD-3、ZG1Cr5Mo、ZG1Cr18Ni9Ti（CF8）、ZG1Cr18Ni12Mo2Ti（CF8M）、XD-1
|
|
适用介质
|
硫酸、磷酸、硝酸、盐酸、碱液、油品、氨气等
|
|
适用温度（℃）
|
-204~815
|
|
设计制造
|
GB/T 12238
|
|
结构长度
|
GB/T 12221
|
|
连接法兰
|
JB/T 74、GB/T 9113
|
|
压力试验
|
GB/T 13927
|
|
传动方式
|
手动、伞齿轮传动、电动、液动、气动、蜗轮传动
|
