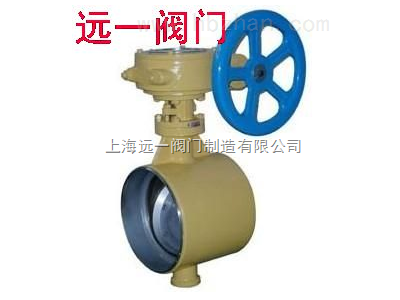

点击图片查看原图
一、产品说明：
焊接蝶阀、焊接式蝶阀、焊接硬密封蝶阀、驱动方式：手动、蜗轮传动、气动、电动、液动，引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、特点：
１、采用三偏心蝶阀堪称*过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到*性的零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、主要技术参数：
|
公称通经DN（mm）
|
DN（100～1200）mm、in4～48
|
|
公称压力PN（MPa）
|
强度试验（1.5×PN）密封试验（1.1×PN）
|
|
适用温度
|
碳钢：-29℃～425℃不锈钢：-40℃～650℃
|
|
适用介质
|
水、蒸汽、热水、油品
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
|
压力等级
|
ANSI150Lb磅级/PN25
|
|
焊接标准
|
GB12224、ANSIB16、25、DIN2559
|
四、主要零部件参数：
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢、铬铝钢
|
|
蝶板
|
碳钢、合金钢、不锈钢
|
|
阀座
|
3不锈钢、钴基硬质合金
|
|
轴套
|
不锈钢
|
|
阀杆
|
不锈钢、特殊材料
|
|
填料
|
柔性石墨
|
五、D363H/663H/963H/-10/16/25/40/C、P、R焊接蝶阀连接尺寸：
|
公称通经
|
主要尺寸
|
公称通经
|
主要尺寸
|
||||||
|
in
|
DN（mm）
|
L
|
H1
|
H
|
in
|
DN（mm）
|
L
|
H1
|
H
|
|
4
|
100
|
190
|
270
|
370
|
18
|
450
|
330
|
535
|
820
|
|
5
|
125
|
200
|
295
|
390
|
20
|
500
|
350
|
560
|
900
|
|
6
|
150
|
210
|
308
|
416
|
24
|
600
|
390
|
630
|
980
|
|
8
|
200
|
230
|
370
|
530
|
28
|
700
|
430
|
670
|
1100
|
|
10
|
250
|
250
|
450
|
580
|
32
|
800
|
470
|
800
|
1300
|
|
12
|
300
|
270
|
465
|
630
|
36
|
900
|
510
|
850
|
1370
|
|
14
|
350
|
290
|
475
|
595
|
40
|
1000
|
550
|
880
|
1480
|
|
16
|
400
|
310
|
505
|
755
|
48
|
1200
|
630
|
1000
|
1690
|
