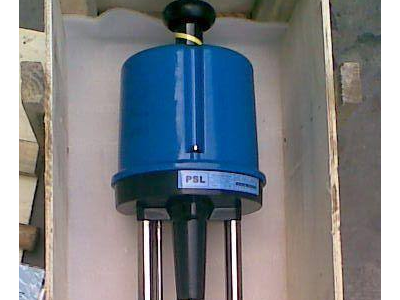

PSL系列电动调节阀，PSL204型电动调节阀，法兰电动调节阀
上海代益阀门有限公司生产PSL电动单座调节阀，配用德国PSL技术系列电动执行机构，无需另配伺服放大器，有输入4～20mA或1～5V控制信号及单相电源即可控制运转，实现对介质的压力、流量、温度、液位等参数的调节，具有体积小、重量轻、连线简单、泄漏量小、调节精度高等显著优点。但抗不平衡力较小，故阀前阀后的压力差不宜过高。PSL电动单座调节阀已广泛应用于电力、石油、化工、冶金、轻工、医药、环保等行业的工业自动化控制系统中。
技术参数：
|
阀体(芯)形式
|
单座双向铸造型一体形式阀(柱塞式)
|
|
|
公称通径
|
DN20～300mm
|
|
|
公称压力
|
PN1.6、4.0、6.4Mpa
|
|
|
连接形式
|
法兰式按JB78-59 JB79.-59 G3/4;接管形式:按G3/4管螺纹方式
|
|
|
阀材质
|
HT200 ZG270-500 、ZG1Gr18Ni9Ti 、 ZGOCr18Ni12Mo2Ti
|
|
|
上阀盖
|
常温型
|
-20～200℃
|
|
散热型
|
200～450℃
|
|
|
压盖形式
|
螺栓压紧式
|
|
|
填 料
|
V型聚四氟乙烯，柔性石墨，石棉纺织填料，含浸聚四氟乙烯填料
|
|
|
流量特性
|
等百分比特性，直线特性和快开特性
|
|
性能参数：
|
通径
DN
|
G3/4
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||
|
流量
系数
|
0.08-0.8
|
1.5-5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
||||
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|||||||
|
公称
压力
|
1.6、4.0、6.4(MPa)
|
|||||||||||||||
|
行程
|
10(mm)
|
16(mm)
|
25(mm)
|
40(mm)
|
60(mm)
|
|||||||||||
