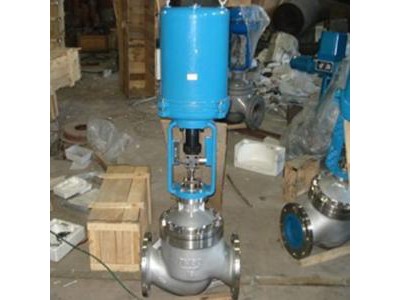

电子式电动单座调节阀
上海代益阀门专业生产电子式电动单座调节阀，铸产品现货电动阀，铁电子式电动单座调节阀，不锈钢电子式电动单座，铸钢电子式电动单座调节阀，法兰电子式电动单座调节阀，螺纹电子式电动单座调节阀，ZDLP电子式电动单座调节阀。
ZDLP型电子式电动单座调节阀,接受调节仪表传来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、造纸等工业部门的生产自动化控制.本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa，接受信号为0~10mA.DC或4~20mA.DC，使用温度范围由-40℃~50℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
ZDLP型电子式电动单座调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9T、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
ZDLP型电子式电动单座调节阀技术参数：
|
公称通径DN （mm） （阀座直径dn） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
|
额定流量 系数Kv |
直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公称压力PN（MPa） |
1.6、4.0、6.4
|
||||||||||||||||
| 固有流量特性 |
直线、等百分比
|
||||||||||||||||
| 固有可调比R |
50：1
|
||||||||||||||||
|
允许 泄漏量 |
单座 |
硬密封：Ⅳ级、软密封：Ⅵ级
|
|||||||||||||||
