一、不锈钢电动卫生级蝶阀用途及特点：

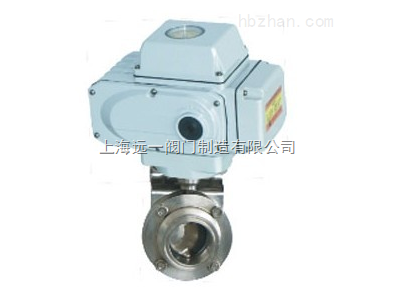

D981F-10P/16P不锈钢电动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。电动卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
电动卫生级蝶阀阀具有结构紧凑、装拆方便等优点。
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、电动卫生级蝶阀采用标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、电动卫生级蝶阀执行机构：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用*的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mADC/1-5VDC）实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机.亦可选用PSQ系列或DYR系列。
四、电动卫生级蝶阀主要技术参数：
公称通径DN（mm）15～150
公称压力PN（MPa）0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、蒸气、油品等。
驱动形式手动、蜗杆蜗轮传动、气传动、电传动。
连接方式快装式、卡箍式、外螺纹、焊接式等
五、电动卫生级蝶阀主要零件的材料：
零件名称材料
阀体304、316、316L
蝶板304、316、316L
密封圈硅橡胶、氟橡胶、聚四氟
阀杆304、316、316L
填料硅橡胶、氟橡胶、聚四氟
六、电动卫生级蝶阀密封材料选用和适用温度：
材料品种聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙
英语简称PTFESIVITONNRPA
型号代号F或XC、JCXD或JDXE或JEX1N
耐zui高温度232℃250℃204℃85℃93℃
耐zui低温度-268℃-70℃-23℃-20℃-73℃
适用工作温度-30~ 150℃-70~ 150℃-23~ 150℃-20~ 85℃-30~ 93℃
七、电动卫生级蝶阀主要外形尺寸：
规格（ISO）ABDLHKg
20507819.05130821.2
25507825.4130821.2
32507831.8130821.05
38508638.1130861.2
515210250.8140961.7
635611563.51501032.1
765612876.11501102.4
896013988.91701162.7
10264154101.61701223.05
108641591081701263.15
133801381331901385.2
159902151591901539.2
