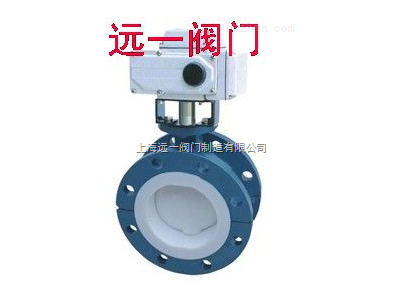

一、电动衬氟蝶阀产品概述：
D941F46-10C/16C/P/R/RL电动衬氟蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，FEP（F46）、PCTFE（F3）电动衬氟蝶阀适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。电动衬氟蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、电动衬氟蝶阀产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、四氟密封即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、电动衬氟蝶阀主要参数：
公称通经DN（mm）50～200050～1600
公称药理PN（MPa）0.61.01.6
密封试验（MPa）0.661.11.76
强度试验（MPa）0.91.52.4
适用温度氟橡胶：-20℃～200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动
四、电动衬氟蝶阀主要零部件材料：
零件名称材料
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封面四氟
填料柔性石墨
五、电动衬氟蝶阀执行标准：
制造标准GB/T122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T13927-92
六、电动衬氟蝶阀主要外形连接尺寸单位：mm
DN主要外形连接尺寸法兰尺寸和螺栓孔尺寸
LHH1AB0.6MPa1.0MPa1.6MPa
DD1D2n-dDD1D2n-dDD1D2n-d
5010882.533818065140110884-14185125994--18
6511292.5358180651601301084-141851451184-181851451184-18
80114100413245721901501244-182001601328-182001601328-18
100127110428240722101701444-182201801568-182201801568-18
12514012544424072240201748-182502101848-182502101848-18
150140142.5553350932652251998-182852402118-222852402118-22
200152170678350933202802548-183402952668-2234029526612-22
250165192.574255035037533530912-1839535031912-2240535531912-26
300178222.580360035044039536312-2244540037012-2246041037012-26
350190252.586660035049044541312-2250546042916-2252047042916-26
400216282.594060035054049546316-2256551548016-2658052548016-30
450222307.599575038059555051816-2261556553020-2664058554820-30
500229335105875038064560056820-2267062058220-2671565060920-33
600267390116375038075570566720-2678072568220-3084077072020-36
700292447.5128375038086081077224-2689584079424-3091084079424-36
800318507.5139875038097592087824-30101595090124-33102595090124-39
900330557.5149812503801075102097824-3011151050100128-3311251050100128-39
10004106151608150058011751120107828-3012301160111228-3612551170111228-42
1200470727.51876150058014051340129532-3314551380132832-3914851390132832-48
