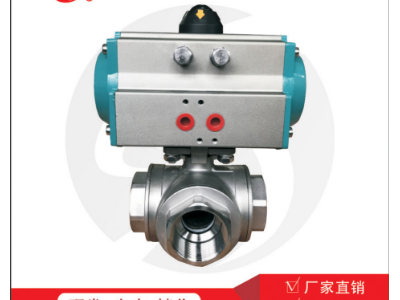

Q614F气动三通球阀 内螺纹气动三通球阀

点击图片查看原图

品牌: 上海代益阀门
型号: Q614F
规格: 齐全
单价: 188.00元/台
起订: 1 台
供货总量: 80000 台
发货期限: 自买家付款之日起 1 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-04-19 20:01
浏览次数: 64
购买   加入购物车

公司基本资料信息
详细说明

上海代益阀门专业生产气动内螺纹三通球阀,Q614F气动三通球阀,内螺纹气动三通球阀,不锈钢气动内螺纹三通球阀,法兰气动三通球阀,铸钢气动内螺纹三通球阀,Q614F气动内螺纹三通球阀。

气动内螺纹三通球阀Q614F/Q615F

概    述
     气动内螺纹(对焊式)球阀是由双(单)作用气动活塞式执行器和内螺纹(对焊式)球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力、轻功等工业部门。

工作原理
     当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置
     □定位器可调节阀门管道流量

气动执行器主要技术参数



气动执行器
型号 QW-TZ精小型系列、AT单作用系列
控制形式 双作用/单作用
作用形式 切断/调节
气源压力 0.4 ~ 0.8 MPa
z大回转角度 90°~92°
回信器 AC220V  AC110V  DC24V
控制信号 电信号:0~0Ma  4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源 洁净、干燥压缩空气
工作温度 -20℃ ~ +90℃

气动内螺纹三通球阀
