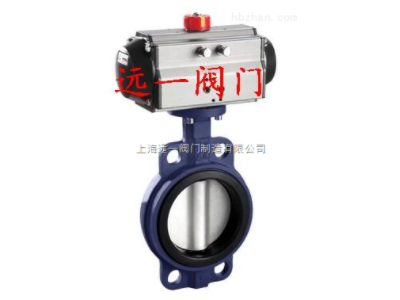

一、D671X气动软密封蝶阀 概述
D671X-10,D671X-16气动软密封蝶阀是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。在投产前以及投产后要做好专业养护工作，为阀门服务于生产运营中起着至关重要的作用，正确和有序有效的维护保养会保护阀门，使阀门正常发挥功能并且延长使用寿命。
二、D671X 特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、D671X标准参数表
| 公称通径 | 50mm~1200mm | |
|---|---|---|
| 法兰标准 | ISO7005-2 1988 | |
| zui大工作压力 | 1.6MPa | |
| 壳体试验压力 | 1.5 倍工作压力 | |
| 密封试验压力 | 1.1 倍工作压力 | |
| 工作温度范围 |
NBR 阀座 -10ºC~80 º C 、 EPDM 阀座 -20ºC~120ºC |
|
| 允许长期使用温度 | NBR 阀座 0ºC~60 º C 、 ,EPDM 阀座 0ºC~100ºC | |
| 材料 | ( 见《可选材料表》部分 ) | |
| 结构尺寸 | ISO5752-88 | |
| 驱动型式 | 手柄 | 50mm~300mm |
| 蜗轮 | 50mm~1200mm | |
| 气动 | 50mm~1200mm | |
| 电动 | 50mm~1200mm | |
| 表面处理 | 环氧聚酯涂料 、 尼龙 11 、 烤漆 | |
注：本蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
四、D671X可选材料
| 主要零部件 | 材质 | 适用规格 | 主要零部件 | 材质 | 适用规格 |
|---|---|---|---|---|---|
| 阀体 | 球墨铸铁 灰铸铁 铸钢 不锈钢 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 阀杆 | 不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
| 阀板 | 不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 阀座 | 橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
五、D671X 密封圈适用介质、温度推荐表
| 密封副材质 | 适用温度 | 介质类型及适用程度 | 突出特性 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 淡水 | 海水 | 盐类 | 强碱 | 弱碱 | 强酸 | 弱酸 | 天然气 | 醇类 | 空气 | 蒸汽 | 油类 | 食品 | ||||
| 阀座 | 橡胶 | -12ºC~82ºC | A | A | A | B | A | D | B | A | C | A | D | A | B | 耐油 |
| 三元乙丙 | -35ºC~135ºC | A | A | A | A | A | C | A | B | B | A | A | C | A | 耐老化 | |
| 耐腐蚀三元乙丙 | -35ºC~160ºC |
A |
A |
A |
A |
A |
A |
A |
B |
B |
A |
A |
C |
A |
耐腐蚀、耐老化 | |
| 氟橡胶 | -23ºC~135ºC | A | A | A | A | A | C | A | A | C | A | A | A | A | 耐高温、耐腐蚀 | |
| 聚四氟乙烯 | -10ºC~150ºC | A | A | A | C | A | A | A | A | A | A | A | A | A | 耐腐蚀、耐高温 | |
| 蝶板 | 球铁电镀 | -30ºC~350ºC | B | D | C | D | C | D | C | B | A | B | A | A | C | 耐热 |
| 球铁尼龙覆层 | -30ºC~100ºC |
A |
A |
A |
A |
A |
D |
A |
A |
C |
A |
D |
A |
A |
抗蚀、耐磨 | |
| 铝青铜 | -273ºC~232ºC | A | B | C | D | C | D | B | A | A | A | A | A | C | 耐热、耐腐蚀 | |
| 不锈钢 | -268ºC~316ºC | A | B | C | C | B | C | A | A | A | A | A | A | A | 耐高温、耐腐蚀 | |
A 非常适用 B 适用 C 有限适用 D 不适用
六、D671X连接尺寸
| 公称通径 |
结构长度 (标准值) |
外形尺寸 (参考值) |
连接尺寸 (标准值) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
| 50 | 2 | 43 | 63 | 315 | 180 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 21/2 | 46 | 70 | 330 | 180 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 3 | 46 | 83 | 390 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 52 | 105 | 431 | 240 | 72 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 5 | 56 | 115 | 455 | 240 | 72 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 6 | 56 | 137 | 626 | 350 | 93 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 8 | 60 | 164 | 720 | 350 | 93 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
| 250 | 10 | 68 | 206 | 800 | 550 | 350 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 12 | 78 | 230 | 860 | 600 | 350 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 14 | 78 | 248 | 883 | 600 | 350 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
| 400 | 16 | 102 | 289 | 972 | 600 | 350 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 18 | 114 | 320 | 1043 | 750 | 380 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 20 | 127 | 343 | 1098 | 750 | 380 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 24 | 154 | 413 | 1236 | 750 | 380 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 28 | 165 | 478 | 1431 | 750 | 380 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 32 | 190 | 525 | 1488 | 750 | 380 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 36 | 203 | 620 | 1615 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
| 1000 | 40 | 216 | 725 | 1765 | 1500 | 580 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 48 | 254 | 780 | 1976 | 1500 | 580 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
