特点及用途:

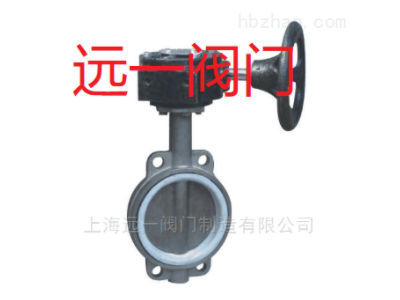

304、316不锈钢衬氟蝶阀、不锈钢衬胶蝶阀D371F-10P/R,16P/R，D71F-10P/R,16P/R，D371X-10P/R,16P/R，D71X-10P/R,16P/R软密封对夹式气动不锈钢蝶阀适用温度≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调节流量和截流介质的场合。
其主要特点为：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，90°回转开启迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。
7、密封材料耐老化、耐腐蚀、可适用多种介质。
性能规范
|
公称通径DN（mm） |
50-600 |
||||||
|
公称压力PN(MPa) |
0.6 |
1.0 |
|||||
|
公称压力 |
强度试验 |
0.9 |
1.5 |
||||
|
密封试验 |
0.66 |
1.1 |
|||||
|
材料\材料代号 |
C |
P |
R |
||||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|||
|
蝶板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
乙丙 丁氟塑料 |
||||||
|
填料 |
柔性石墨 V型橡胶垫 |
||||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|||
|
适用温度 |
-28℃～300℃ |
||||||
|
执行器 |
型号 |
GT、AW系列 |
|||||
|
气源压力 |
0.3-0.7MPa |
||||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
||
|
GBT/12238 |
GB12221 |
/ |
GB9131 |
GB13927 |
|||
