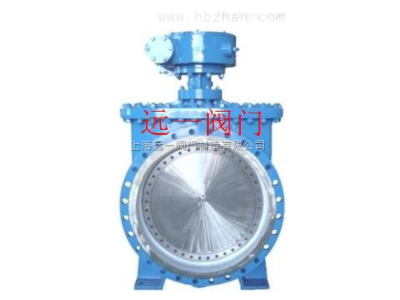

顶装式金属硬密封蝶阀S3XHD343H-10C/16C

顶装式金属硬密封蝶阀用途：

S3XHD343H-10C/S3XHD343H-16C/S3XHD343H-25/S3XHD343H-40P/R/RL顶装式金属硬密封蝶阀是一种安装方便,可在线维修的蝶阀。当阀门需要检修时，无须将其从管线上拆下，只要花极少时间打开上盖便能连阀杆带蝶板从体腔中一起取出进行维修作业，使维修变得较为简捷方便。目前国内外生产的硬密封蝶阀为蝶板侧装式；则在使用过程中一旦出现故障需要检修时；必须关闭管道中的介质，将整个阀门从管线上拆卸下来才能进行维修，其维修麻烦既困难，维修时需要较长的时间，并且影响管道系统的正常运行；而顶装式金属硬密封蝶阀， 安装在管道上的状态下，可以方便地拆卸阀体、蝶板、 弹性移动补偿阀座、阀杆、复合多层次弹性密封圈。本阀的zui大的特点是在工况装置系统卸压后，阀门可在线检查和维修，检修时只需打开阀盖吊出蝶板和弹性移动补偿阀座等其他附件，进行维修或更换附件，而不必将整个阀门从管道上卸下来。使其阀门再次利用，节约能源。适用于介质温度-29℃600℃，公称压力为0.6～6.4MPa的介质为蒸汽、油品、热空气、腐蚀性浊水、煤气、含有微小颗粒、易结晶、腐蚀性等介质的管道上，以达到截断流体和调节介质流量的目的，主要适用于燃气、石油、化工、电力和冶金等各种行业。

顶装式金属硬密封蝶阀产品特点：

1、上装式金属硬密封蝶阀为顶装式结构，当阀门需要检修时，无须将其从管线上拆下，安装方便，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、上装式金属硬密封蝶阀的蝶板为流线形设计，使流体阻力损失小，阀体内腔载面大流阻小流体载面大；耐压强度高。阀杆轴套采用自润滑式锡青铜,摩擦系数小(＜0.16)启闭灵活。

3、上装式金属硬密封蝶阀的阀杆为通杆结构，阀杆经过特殊的处理,耐磨性强和有良好的综合力学性能和抗腐蚀性，抗擦伤性非常高。上装式蝶阀启闭时阀杆 只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

4、蝶板密封圈采用软硬层叠式金属片组合密封，具有金属硬密封和弹性密封的双重优点，双向受压，密封可靠，使用寿命长，无论在低温和高温情况下，均 具有非常优良的密封性能。

5、阀体 密封面;采用堆焊不锈钢、钴基硬质合金,密封面耐磨损、耐高温使用寿命长。

6、采用三维偏心密封结构，关阀时蝶板密封面随着三维偏心位移只有在zui后一刻才靠向阀体的密封面，在偏心的作用下，使其蝶板的密封面与阀体的密封面越关越紧，故蝶板的密封面与阀体的密封面得到非常良好紧密接触,达到非常良好的密封效果， 密封性能可靠；开阀时, 在偏心的作用下蝶板只需转过很小的角度(2°～3°)，蝶板的密封面与阀体的密封面就完全脱离开，蝶板的密封面与阀体的密封面不会产生摩擦,阀门的使用寿命长。
