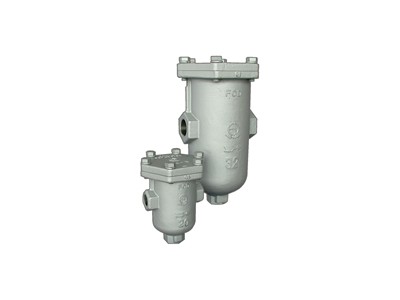

日本阀天VENN汽水分离器
日本阀天VENN汽水分离器 BA-5 型挡板式（冲突式）汽水分离器，采用单独路径，可彻底分离蒸汽或空气中所夹含的水滴，而且通过排走蒸汽中的水滴降低温度变化，可以稳定的供热。
日本VENN汽水分离器 选型方法
汽水分离器的口径选择与配管口径一致的。（大于配管口径亦可。）
另外，可根据指定流量选择口径或汽水分离器的压力损失。请参考流量特性线图。
根据配管流量选择时
推荐：蒸汽：30m/s以内；空气：16m/s以内
1、选择疏水阀
|
适用流体
|
蒸汽
|
空气
|
|
|
适用压力
|
1.0Mpa以下
|
1.6Mpa（2.0Mpa）以下
|
2.0Mpa以下
|
|
推荐阀门型号
|
AD-17型，AK-1H型
|
AD-17型
（请咨询2.0Mpa以下） |
请咨询
|
2、杂物槽及疏水阀的推荐直径
|
汽水分离器口径
|
15.20.25
|
32.40
|
50
|
|
汽水排出口口径
|
JIS Rc 3/4
|
JIS Rc 1
|
JIS Rc 1-1/4
|
|
杂物槽口径
|
20
|
25
|
32
|
|
疏水阀口径
|
20
|
25
|
25
|
※安装在杂物槽下部的关闭阀推荐使用口径20以上。
※详细情况请参照配管例图。
