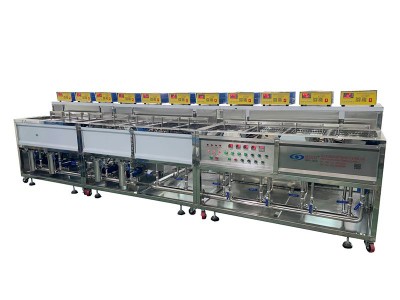

威固特VGT-1209FH高光谱滤光片超声波清洗机

高光谱滤光片超声波清洗机VGT-1209FH：精密光学清洗的技术革新

在精密光学制造领域，一片滤光片的清洁度，往往决定着整个光学系统的成败。

在光学与半导体制造行业中，高光谱滤光片的清洁度直接决定着成像质量与系统性能。这类价值高昂的光学元件对清洗工艺要求极为苛刻，传统清洗方式难以在不损伤涂层的前提下实现微米级污染物的彻底清除。

威固特VGT-1209FH超声波清洗机应运而生，它通过多项创新技术，为高光谱滤光片提供了安全高效的清洗方案，重新定义了精密光学元件的清洗标准。

结构设计：精密清洗的系统工程

VGT-1209FH在结构设计上充分考虑了高光谱滤光片的特殊需求，每一处细节都旨在平衡清洗效果与元件安全。

清洗槽采用316L不锈钢材质，经过电解抛光处理使表面粗糙度达到Ra≤0.1μm。斜面底部设计配以泄流阀，有效防止颗粒沉积，便于纳米级污染物的排出。

振子布局上，设备底部采用6组压电陶瓷换能器呈蜂窝状排列，确保槽内声强偏差<15%，远低于行业标准的30%。这种多振子布局保证了大尺寸滤光片（如8英寸晶圆级滤光片）的全覆盖清洗。

过滤循环系统集成5μm精密过滤器与磁力泵循环，实时去除剥离的颗粒污染物，防止二次吸附。

定制化夹具与清洗篮采用尼龙镀膜材质，滤光片可倾斜固定，避免边缘因超声波聚焦导致涂层剥落。悬浮式篮筐通过弹簧悬挂，减少滤光片与槽壁的碰撞风险。

清洗性能：应对多元污染物的精准打击

高光谱滤光片在生产与处理过程中面临的污染物复杂多样，VGT-1209FH展现了针对不同类型污染物的卓越清洗能力。

对于颗粒污染物，包括抛光粉残留（二氧化铈、三氧化二铝颗粒，粒径0.5-5μm）、环境粉尘（硅基颗粒、碳纤维碎屑）以及静电吸附颗粒（金属粉尘、PVD镀膜飞溅物），设备的高频超声波（120kHz）能有效清除亚微米级颗粒（0.1-1μm），同时减少表面划伤。

针对有机污染物，如指纹与皮脂（主要成分为甘油三酯、脂肪酸）、切削液/防锈油（矿物油、合成酯类）以及胶带残胶（丙烯酸胶、硅胶），设备的智能恒温系统（40-50℃）可显著提升清洗效率。

在无机污染物处理方面，包括轻微氧化层（如金属膜滤光片表面的自然氧化铝）和工艺残留盐类（如镀膜前的清洗剂残留钠离子/钾离子），设备的多段式扫频技术（自动切换频率±5kHz）能防止驻波效应造成的清洗不均匀。

智能控制：操作简便与清洗一致性的保障

威固特VGT-1209FH的智能化控制系统大幅降低了操作难度，确保了每批滤光片清洗效果的一致性。

设备采用触摸屏界面，可存储10组清洗参数，用户可根据不同滤光片类型一键调用合适的清洗方案。这种预设参数功能特别适合需要重复操作的批量生产环境。

PID控温系统（20-60℃±1℃）配合外接冷却循环水接口，能精确控制清洗液温度，防止温度骤变导致滤光片热应力裂纹。对于胶合层滤光片，这一功能尤为重要，可有效避免开胶风险。

设备还配备过载保护与缺液报警功能，提高了设备的安全性和可靠性。部分型号更集成TDS（总溶解固体）在线监测系统，分辨率达到1ppm，当污染物浓度超过预设阈值时，系统自动启动过滤程序。
