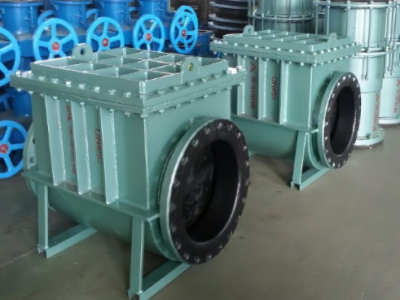

一、卧式衬胶止回阀的概述
卧式衬胶止回阀是止回阀的一种，它依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动，起到防止介质倒流的作用，可卧式安装1。其阀体内腔表面覆有可供选择的各种橡胶，具有结构紧凑、启闭灵活、耐腐蚀性能强等特点，专用于控制一般腐蚀性介质。
二、卧式衬胶止回阀的类型
按结构分
升降式：阀瓣沿着阀体垂直中心线移动。有卧式和立式两种安装方式，卧式装于水平管道，阀体外形与截止阀相似。当介质按规定方向流动时，阀瓣受介质力的作用被开启；介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。这种止回阀在高压小口径止回阀上阀瓣可采用圆球，其阀体形状与截止阀一样（可与截止阀通用），流体阻力系数较大，结构与截止阀相似，阀体和阀瓣与截止阀相同，阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降。
旋启式：阀瓣围绕座外的销轴旋转，这类阀门有单瓣、双瓣和多瓣之分，但原理是相同的。阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。当介质按规定方向流动时，阀瓣受介质力的作用被开启；介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
三、卧式衬胶止回阀的特点
结构方面
结构长度短，其结构长度只有传统法兰止回阀的1/4 - 1/8。
体积小、重量轻，其重量只有传统法兰止回阀的1/4 - 1/20。
整体结构简单紧凑、造型美观。
性能方面
阀瓣关闭快速，水锤压力小。
水平管道可使用，安装方便。
流道通畅、流体阻力小。
动作灵敏、密封性能好。
阀瓣行程短、关阀冲击力小。
使用寿命长、可靠性高。
四、卧式衬胶止回阀的主要零部件材料
以卧式衬胶止回阀为例，其主要零部件材料如下：
零件名称 材料
阀体/阀盖 不锈耐酸铸钢CF8M、超低碳不锈耐酸铸钢CF3M
阀瓣/阀杆 1Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti、00Cr18Ni10、00Cr17Ni14Mo2
衬里/阀座 PCTEF(F3)，FEP(F46)，PFA(可溶F4)，PP，PO
紧固螺栓 1Cr17Ni2、1Cr18Ni9Ti、PTFE(F4)
五、卧式衬胶止回阀的用途
用于工业管道上作阻止介质逆流的装置，可防止介质倒流、泵及驱动电动机反转，以及容器介质的泄放，还可用于给其中的压力可能升至超过系统压的辅助设备等。
