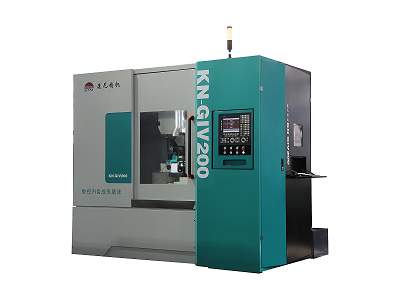

KN-GIV200数控化内齿成形磨床

点击图片查看原图

品牌: 南京康尼
模数: 1-8mm
工件最大外径: φ400mm
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏 南京市
有效期至: 长期有效
最后更新: 2023-10-09 11:15
浏览次数: 24
询价

公司基本资料信息
详细说明
KN-GIV200数控内齿成形磨床是一种适用于**内齿圈,RV减速器针齿壳等零件批量磨削的精密加工机床。
机床采用整体高刚性床身设计,共设有五个交流伺服轴和两个调速电主轴。砂轮主轴以一台高速伺服轴电机驱动通过皮带传动。
砂轮修整功能采用三轴联动法向修整方式,使得金刚滚轮的磨损对齿形影响较小,同时提高了滚轮利用率,可修整的齿形除了渐开线、圆弧和三角形等几种主要形状,还可以通过图形编程完成各种复杂内齿形的磨削。此外机床还具有自动对齿,齿形齿向修整等功能

工件**外径:φ400mm

工件z小内径:φ60mm

分齿数:任意

模数:1~8mm

**齿宽:150mm

工件径向进刀轴行程(X轴):500mm

砂轮轴向移动轴行程(Z轴):430mm

砂轮修整器滑台行程(Y轴):60mm

砂轮轴向移动轴**移动速度:7.5m/min

工件径向进刀轴**移动速度:12m/min

砂轮直径:φ52~φ180mm

砂轮厚度:≤25mm

砂轮转速:3000~24000rpm

伺服主轴电机功率:2.2KW

机床外形尺寸(长×宽×高)

机床毛重:3000kg

齿轮z高加工精度:(GB/T10095.1~2008)4级精度
