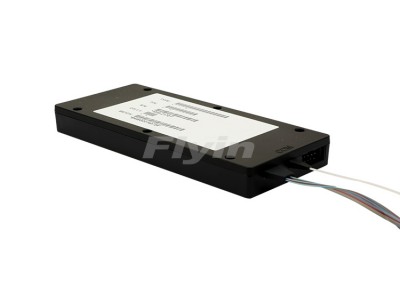

飞宇集团无热AWG(AAWG)块是基于阵列波导光栅技术，不需要额外的电源供电或者温度控制，属于纯无源模块。具有低损耗和偏振相关损耗，低串扰等特点。
产品特点：
采用硅基二氧化硅技术
低串扰、低插入损耗、低偏正相关损耗、低色散
符合Telcordia GR-1221-CORE
产品应用：
波长路由
光分插复用
DWDM网络系统
技术参数
参数 指标
通道数 40/48
通道间隔（GHz） 100
工作波长（nm） C-Band
通道净带宽(nm) ±0.1
波长精度（nm） ±0.05
-1 dB信道带宽（nm） 0.36
-3 dB信道带宽（nm） 0.51
插入损耗@ITU Grid（dB）4.5 6.0
隔离度（dB） 相邻 25 非相邻 30 总数 24
通道一致性（dB）1.0
方向性（dB） 45
通道平坦度（dB）0.5
回波损耗（dB） 40
偏振相关损耗（dB）0.3 0.5
偏振摸色散（ps）0.5
Max光功率（mW）23
功率监控范围(dB/℃) -35~+23
工作温度(℃) -5~65（可选-40~85）
工作湿度(%RH) 5~95
储存温度(℃) -40~+85
储存湿度(%RH) 5~95
封装尺寸(mm) L120×W70×H10 或 19" 1U机箱
螺丝间距(mm) 110x60
备注：以上参数不含连接头
