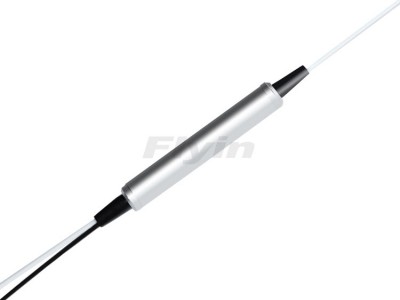

1x2 CWDM单器件(3端口)能有效节省光纤资源和组网成本,它解决了光纤短缺和多业务透明传输两个问题,主要应用在城域网汇聚和接入层,可在短时间建网并开展业务.由于CWDM具有低成本,低功耗,小体积等诸多优点,是一种低价格,高性能的传输解决方案,现已广泛应用于城域网传输。
产品特点:
宽带宽
高隔离度
高稳定性和可靠性
光路无胶
产品应用:
波分复用系统
城域网
CATV系统
技术参数
参数 指标
透射波长 (nm) 1270~1610 或 1271~1611
波长间隔(nm) 20
带宽 (@-0.5dB)(nm) ≥13
透射通道插入损耗(dB) ≤0.6
反射通道插入损耗(dB) ≤0.4
隔离度(dB) 透射 ≥30 反射 ≥13
温度相关损耗(dB) ≤0.3
波长热稳定度 (nm/℃) ≤0.002
偏振相关损耗(dB) ≤0.1
偏振摸色散(ps) ≤0.1
方向性(dB) ≥50
回波损耗(dB) ≥45
Max光功率(mW)300
工作温度(℃) -10~+70
储存温度(℃) -40~+85
包装尺寸(mm) 250μm,900μm(刚管式) Φ5.5xL38
2.0mm,3.0mm(ABS盒式) L90xW20xH10
备注:以上参数不包含连接头
