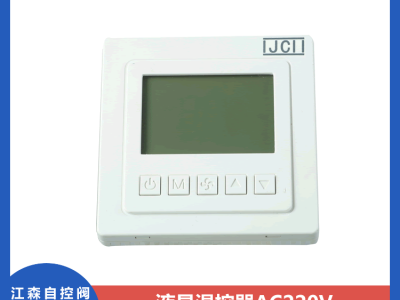

江森数字式液晶温控器

液晶温控器、液晶数字式风机盘管

应用

温控器适用于中央空调风机盘管系统的室内温度控制，通过室内温度和设定温度比较，对空调系统末端的风机盘管及电动阀进行升启和关闭控制，达到调节室内温度、舒适及节能的目的。

温控器应用微电脑控制技术，大屏幕液晶显示，液晶显示状态有：工作状态（制冷、制热、通风），风机风速、室内温度，设置温度等。按键有：电源开关、模式转换键、风速选择键及温度设置键（▲▲）。

安装

温控器安装在用户容易观点看屏幕和调节温度设定点的地方，并使温控器位丁能代表房间总体环境温度的地方。避免将温控器安装于冷热源附近，如通风口、加热器、室外或阳光照射到的地方。

温控器设计为标准75×75×35mm墙装接线盒安装。（见图3）按照指示打开后盖底盖，把它安装在墙上并接线。

墙纸盒安装

把外部接线从墙里拉出来并通过打开的方形底座。

通过两个安装孔，把底座固定在安装盒上，如图2两枚M4×25螺钉。

根据应用产品的要求进行正确的接线

接线

根据指导，给适当型号的温控器接线

注意：给数字式风机盘管温控器接线时，使用接线螺帽完成和绝缘每个接线端。

接线完成后

1.  通过底座方形孔，把连接线推入墙装盒里。

2.  在底座咬合处把温控器钩住并轻轻推动温控器至安装底座上面.

3.  固定松紧螺丝。

4.  按设定调节键设定想要的参数。
