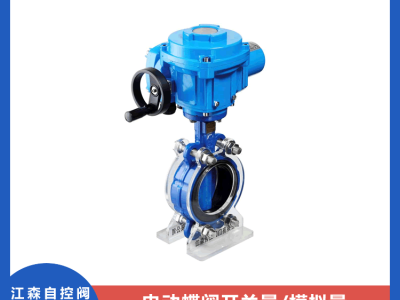

江森电动蝶阀
电动执行器适用于中小通径的蝶阀，球阀等作90°回转的阀门和其它类似设备。作为稳定可靠的角行程执行器，可适用于不同控制系统，不同工作环境的需要。传动机构一体化的设计，使产品具有更小的体积和简洁的外观。安全可靠的手动设计，无需切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要：隔爆型、整体开关型、整体调节型。
技术参数
1. 电源:电机为三相交流SC380V,50Hz。控制为二相交流AC220V,50Hz可选电源：AC220-660V,50、60Hz（订货时需说明）
2. 环境温度：-20℃—+60℃可选温度-40℃—+70℃
3. 相对湿度：不大于95%（25℃时）
4. 工作环境：普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型（ExdIIBT4）使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物
5. 防护等级；IP65/67（特殊订货IP68）
6. 电机为工作制：额定运行时间10分钟，F级绝缘
产品规格及主要数据：
|
公称通径 |
L |
0.6MPa |
1.0MPa |
1.6MPa |
H |
H1 |
|||
|
D1 |
Z-d |
D1 |
Z-d |
D1 |
Z-d |
||||
|
50 |
43 |
110 |
4-14 |
120 |
4-23 |
120 |
4-23 |
160 |
80 |
|
65 |
46 |
130 |
4-14 |
136 |
4-26.5 |
136 |
4-26.5 |
175 |
88 |
|
80 |
46 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
180 |
96 |
|
100 |
52 |
170 |
4-18 |
185 |
4-24.5 |
185 |
4-24.5 |
200 |
115 |
|
125 |
56 |
200 |
4-18 |
215 |
4-23 |
210 |
4-23 |
213 |
128 |
|
150 |
56 |
225 |
4-18 |
238 |
4-25 |
238 |
4-25 |
225 |
140 |
|
200 |
60 |
280 |
4-18 |
295 |
4-25 |
295 |
4-25 |
260 |
175 |
|
250 |
68 |
335 |
4-18 |
357 |
4-29 |
357 |
4-29 |
290 |
202 |
|
300 |
78 |
395 |
4-23 |
407 |
4-29 |
407 |
4-29 |
330 |
242 |
|
350 |
78 |
445 |
4-23 |
467 |
4-30 |
467 |
4-30 |
360 |
266 |
|
400 |
102 |
495 |
4-23 |
515 |
4-26 |
525 |
4-26 |
390 |
298 |
|
450 |
114 |
550 |
4-23 |
565 |
4-26 |
585 |
4-26 |
410 |
315 |
|
500 |
127 |
600 |
4-23 |
620 |
4-26 |
650 |
4-26 |
430 |
348 |
|
600 |
154 |
705 |
4-25 |
725 |
4-30 |
770 |
4-30 |
490 |
400 |
|
700 |
165 |
810 |
4-25 |
840 |
4-30 |
840 |
4-30 |
550 |
520 |
|
800 |
190 |
920 |
4-30 |
950 |
4-34 |
950 |
4-34 |
610 |
591 |
|
900 |
203 |
1020 |
4-27 |
1050 |
4-30 |
1050 |
4-30 |
680 |
660 |
|
1000 |
216 |
1120 |
4-30 |
1160 |
4-30 |
1170 |
4-30 |
730 |
670 |
|
1200 |
254 |
1340 |
4-45 |
1380 |
4-45 |
1390 |
4-45 |
835 |
780 |
|
1400 |
270 |
1560 |
4-45 |
1590 |
4-45 |
1590 |
4-45 |
960 |
895 |
|
1600 |
318 |
1760 |
4-52 |
1820 |
4-52 |
1820 |
4-52 |
1200 |
1020 |
主要技术参数：
|
公称通径 |
DN（mm） |
20-1600 |
|
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
|
试验压力Ps（MPa） |
强度试验 |
0.9 |
1.5 |
|
密封试验 |
0.006 |
1.1 |
|
|
气密封试验 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
||
材质说明：
|
零件名称 |
材 料 |
|
阀 体 |
各种橡胶 聚四氟 |
|
蝶 板 |
灰铸铁 球墨铸钢 铸钢 |
|
密封圈 |
球墨铸钢 铸钢 合金钢 不锈钢 不锈钢及特殊材料 |
|
阀 杆 |
2Cr13 不锈钢 |
|
填 料 |
O型圈 柔性石墨 |
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氯乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
X或orj |
XA或or JA |
Xb或or JB |
XC、JC或orF |
XD或or JD |
XE或or JE |
|
耐温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐z低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
