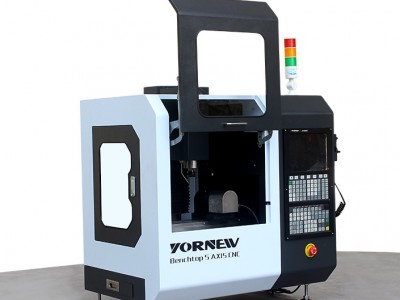

受海外技术封锁的影响，现阶段国内企业在五轴数控机床上大都依赖进口。基于此，佛山育能装备开发出一款适合高校科研院所的迷你型五轴机床，基于其较高的精密度，往往被应用于军工、高端模具、高精医疗设备以及航空航天等重要行业。
相较于传统的数控机床，迷你型桌面五轴机床一改此前的笨重，外形十分轻巧，体积上缩小了大约30倍，很容易移动和携带。也正因如此，佛山育能研团队的桌面五轴机床才会在被批准为商业化项目后，受到了一众高校科研院所的青睐。
主要用途
迷你型五轴数控机床主要用于职业院校、高校创客创新实验室等，进行五轴联动数控编程教学和实操培训等；主要加工铝合金、铜、塑料及铁、模具钢轻加工。
产品特性
●工业级五轴联动控制系统面板；带5轴三档电子手脉；
●高精度带预紧滚珠丝杆及螺母，具有运动灵活性、热变形量小；
●XYZ轴采用直线导轨，BC旋转轴采用高精度诣波减速机；
●采用铸件床身，机床稳定性好，刚性好，精度稳定；
●使用220电压、全封闭钣金结构；
●展现当代先进制造业的高速高效高精尖加工的理念；
●应用于职业院校、高校创客创新实验室等，进行五轴联动数控编程教学和实操培训等；
●执行国际标准G代码和多种CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程）；
●便于课程开发，满足老师教学，强化学生技能；
●工作环境干净整洁，无油污，异味；改善环境，低碳环保；
●价格实惠，教学成本低，解决了大型工业级多轴数控机床的价格昂贵，增加学生实践上手的机会；
|
序号 |
项目内容 |
技术参数 |
|
1 |
床身及回转台 |
结构：铸铁立式结构，XYZ轴直线导轨，主轴立柱带动刀具移动 回转轴：BC轴摇篮式转台，高精度诣波减速机 |
|
2 |
全封闭防护罩，垂直升降门（气动门） |
|
|
3 |
工件冷却装置 |
冷却装置为内置风冷，使用0.6帕气压，M指令控制 |
|
4 |
线性轴精度 |
定位精度：0.02mm |
|
重复定位精度：0.01mm |
||
|
5 |
旋转轴精度 |
定位精度：16" |
|
重复定位精度：12" |
||
|
6 |
轴移动行程 |
X/Y/Z行程：220×120×200mm |
|
7 |
B轴行程：+30～-120° |
|
|
8 |
C轴行程：+/- N×360° |
|
|
10 |
机床主轴 |
主轴锥柄：MT3 |
|
11 |
主轴功率：750W |
|
|
12 |
主轴转速：3500rpm |
|
|
13 |
夹持刀具直径：Φ16mm |
|
|
14 |
工作台参数 |
工作台尺寸: Φ100/460×130mm |
|
15 |
工作台承重：15kg |
|
|
16 |
T型槽：12 mm/3 |
|
|
17 |
线性轴移动速度 |
X/Y/Z轴：2000mm/min |
|
18 |
回转轴移动速度 |
B/C轴：≥20r/min |
|
19 |
数控系统 |
YORNEW M5工业级五轴联动控制系统面板 |
|
20 |
电子手脉 |
5轴三档电子手脉 |
|
21 |
使用电压 |
AC220V/50H |
|
22 |
外形尺寸 |
930×750×920mm |
|
23 |
净重/毛重 |
180kg/220kg |
