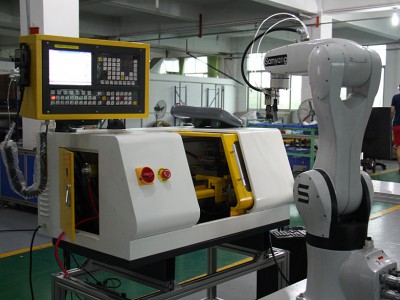

智慧工厂工业机器人上下料教学实训系统数控机床车床FW01

点击图片查看原图

品牌: 育能
重复定位精度: 0.015mm
系统分辨率: 0.0025mm
机床加工精度: 0.015mm
单价: 面议
起订: 1 台
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 佛山市
有效期至: 长期有效
最后更新: 2021-05-11 11:20
浏览次数: 202
询价

公司基本资料信息
详细说明

智慧工厂工业机器人上下料教学实训系统数控机床车床FW01可作为大专院校、中高职学生自动化专业、机电一体化专业、机器人专业、企业工程师进行机器人、数控加工、机器视觉检测、 材料出入仓库一体化组建工业4.0智能无人工厂培训,提高阶段综合性学习与训练。

型号: FW01

名称: 工业机器人上下料数控车床实训系统

产品概述:

FMS智慧工厂工业机器人上下料教学实训系统数控机床车床FW01以小型的柔性制造系统为载体,主要特点是占地空间小,是由一台工业机器人、一台小型数控车床、实现自动化上下料无人工作站,机器人按指令分别给数控车床送料取料,该系统能够实现工业机器人上下料工作站系统的编程、上下料系统的集成、PLC系统编程、单片机、现场通讯实训、机器人编程、数控编程、数控加工等环节。让学生轻松掌握工业6轴机器人上下料与数控机床组建工作站系统,能满足学生对工业机器人学习及操作的需要,实现和工厂实际情况无缝对接,涉及的知识点丰富、综合,系统性强,学生通过该套系统的学习与训练,对智能无人工的组建整体性应用有全面的了解与体验。


产品定位:
可作为大专院校、中高职学生自动化专业、机电一体化专业、机器人专业、企业工程师进行机器人、数控加工、 材料出入仓库进一体化组建工业4.0智能无人工厂培训,提高阶段综合性学习与训练。

显著特点

(1)综合性强:集机器人编程、传感器、PLC、单片机、通讯于一体,将执行机构、控制系统、驱动系统、检测及各专业学科有机结合;

(2)设备安全便于操作:以小型数控机床为柔性制造系统为载体,主要特点是占地空间小、使用安全、利于学生动手参于操作等优点,同时系统采取了多重安全防护措施,保证了学习者的安全;

(3)模块化:采用分层和模块化结构设计,分别对不同的功能需要设计不同程序,在这些功能模块的相互协调下实现不同的功能,这些功能既可以单独运行,也可以与其他模块组成系统。

(4)扩展性强:除了完成机器人上下料系统的功能,本实训系统还可以通过改变被控机器人执行末端,变成其他功能的机器人工作站,提高了设备的使用率。

产品功能:
工业机器人上下料数控车床实训系统含一台六工业级自由度机器人、一台小型数控车床、PLC模块、一个毛坯件暂存区、一个加工合格品暂存区;综合性强:集机器人编程、传感器、PLC、单片机、通讯于一体,将执行机构、控制系统、驱动系统及各专业学科有机结合;机器人负责数控机床的上下料工作;当其中一台机床零件加工完毕后,自动取出,并重新送料安装新的毛坯件,等待下一个指令;车床用于加工零件的工序,加工完毕后由机器人送到下一道作序,机器人可根据指令主动完成机床的上料、下料等工序;可扩展增加机器视觉检测功能,由机器人抓取已加工完毕的零件到视觉检验区,对加工完整性进行视觉检测,如果符合加工要求的零件,机器人则取出保存到合格品暂存区,否则,将保存到不合格品暂存区。学生在熟练掌握该系统的操作与编程以后,可以对系统加工的产品进行调整或对加工后的合格产品,通过编程由机器人完成自动装配。

基本实训项目

1工业机器人实训

2、数控技术实训

3机器人与机床通讯技术

4机械结构训练技术

5气动控制技能培训

6故障检测技术技能培训

7传感器技术及应用

8PLC编程技术


技术参数

机器人轴数

6

机床刀库数量

4

负载

6kg

机械手重复定位精度

±0.03mm

最大单轴速度

1轴(底部旋转)337.5/秒;
2轴(下臂)270/秒;
3轴(上臂)375/秒;
4轴(手臂旋转)360/秒;
5轴(手臂摆动)450/秒;
6轴(手臂旋转)900/秒。

系统分辨率

0.0025mm

各轴运动范围

1轴(底部旋转)170度;
2轴(下臂)+135/100度;

3轴(上臂)+145/105度;
4轴(手臂旋转)±185度;
5轴(手臂摆动)±120度;
6轴(手臂旋转)360

X/Z 方向行程

80mm/260mm

机器人本体重量

60kg

最大臂展

900mm

防护等级

IP54

机床加工精度

0.015mm

床身

400mm

主轴转速(无级)

300~2000rpm±10%

主轴电机功率

500W

数控系统

980TB工业级面板数控系统

电子手轮

4轴三档电子手脉

冷却系统

全自动水冷循环系统

润滑系统

自动油路润滑系统

机床智能门

全自动智能门

机床夹具

气动夹具

机床外型尺寸

1000× 700 × 580mm

整套系统使用电源

AC220V/50Hz

整套系统使用气压

0.6Mpa


FMS工业机器人上下料数控车床实训系统(视频)

http://cloud.video.taobao.com/play/u/1902715066/e/1/t/1/p/2/57060706.swf

http://cloud.video.taobao.com/play/u/1902715066/p/1/e/1/t/1/60894588.swf
