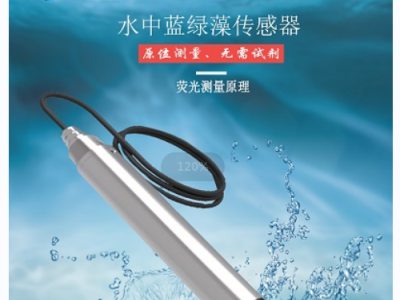

智能型蓝绿藻传感器
一、产品介绍
智能型蓝绿藻传感器是一款采用RS485通讯接口和标准 Modbus协议的智能水质传感器。基于相干荧光检测技术，具有选择性好、抗干扰强、灵敏度高、无需预处理、测量快速等优点。 该传感器广泛应用于河流断面、湖泊水库、近海岸 等水体环境监测，是监测浮游植物、藻类生长、水体 富营养化；预警藻类爆发；研究水域生态系统的z佳选择。
二、工作原理
藻类是低等植物中的一个大类，是反映水体环境质量的重要指标，监测水体中藻 类的种类组成和数量及其变化，可以了解水质现状和变化趋势。荧光法测量原理：使用一定波长的激发光照射待测物质，使其激发到高能态，由高能态回到基态时会发射出大于激发波长的荧光，激发的荧光强度与待测物质浓度相 关。使用调制和相干检测技术，提高测量灵敏度和抗干扰性能。
三、产品特点
l 荧光检测技术，灵敏度高、选择性好、快速测量；
l 样品无需处理和萃取，非破坏性、无试剂、无污染；
l 具有自清洗功能，清除水样中附着物，免维护；
l 超高亮LED光源，信噪比高，稳定性强；
l 不锈钢外壳，防水等级IP68，可长期水下工作；
l RS485通讯接口，标准Modbus协议，便于集成。
四、技术参数
|
型 号 |
AMT-LLZ300 |
|
量程范围 |
0～300.0Kcells/mL |
|
分 辨 率 |
0.1Kcells/mL(100cells/mL) |
|
精 度 |
±3%，±0.3℃ |
|
校准方式 |
两点校准 |
|
防护等级 |
IP68 |
|
z深深度 |
水下20米 |
|
存储温度 |
-15～65℃ |
|
信号输出 |
RS-485(Modbus/RTU) |
|
电源信息 |
12～24VDC |
|
功 耗 |
0.2W@12V |
|
线缆长度 |
5米，其它长度可定制 |
|
外壳材质 |
PVC和POM |
|
条件要求 |
水中蓝绿藻分布不均匀，建议多点监测； 水质浊度低于50NTU。 |
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
安装距离要求：与侧壁保持5cm以上，与底部保持20cm以上。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线(12～24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于河流断面、湖泊水库、近海岸 等水体环境监测，是监测浮游植物、藻类生长、水体 富营养化；预警藻类爆发；研究水域生态系统的z佳选择。
