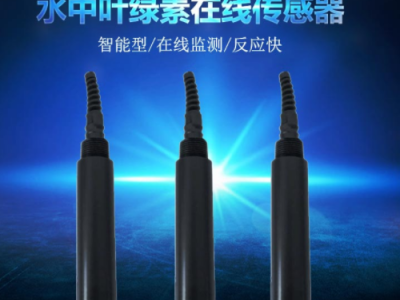

智能型叶绿素传感器

一、产品介绍

智能型叶绿素传感器是一款采用RS485通讯接口和标准 Modbus协议。基于相干荧光检测技术，具有选择性好、抗干扰强、灵敏度高、无需预处理、测量快速等优点。可测量叶绿素、 若丹明等。该传感器广泛应用于河流断面、湖泊水库、近海岸 等水体环境监测，是监测浮游植物、藻类生长、水体 富营养化；预警藻类爆发；研究水域生态系统的z佳选择。

二、工作原理

水体中叶绿素的浓度反映了浮游植物的含量，监测水中叶绿素的含量可判定水体 富营养化程度，预警水质污染和水华、赤潮的发生。荧光法测量原理：使用一定波长的激发光照射待测物质，使其激发到高能态，由高能态回到基态时会发射出大于激发波长的荧光，激发的荧光强度与待测物质浓度相 关。使用调制和相干检测技术，提高测量灵敏度和抗干扰性能。

三、产品特点

l 荧光检测技术，灵敏度高、选择性好、快速测量；

l 样品无需处理和萃取，非破坏性、无试剂、无污染；

l 具有自清洗功能，清除水样中附着物，免维护；

l 超高亮LED光源，信噪比高，稳定性强；

l 不锈钢外壳，防水等级IP68，可长期水下工作；

l RS485通讯接口，标准Modbus协议，便于集成。

四、技术参数

五、尺寸图

*注：传感器接头为M16-5芯防水接头公头。

六、传感器安装

安装距离要求：与侧壁保持3cm以上，与底部保持10cm以上。

七、电气连接

传感器线缆为4芯双绞屏蔽线，线序定义：

l 红色线—电源线(12～24VDC)

l 黑色线—地线(GND)

l 蓝色线—485A

l 白色线—485B

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。

八、应用市场

广泛应用于河流断面、湖泊水库、近海岸 等水体环境监测，是监测浮游植物、藻类生长、水体 富营养化；预警藻类爆发；研究水域生态系统的z佳选择。
