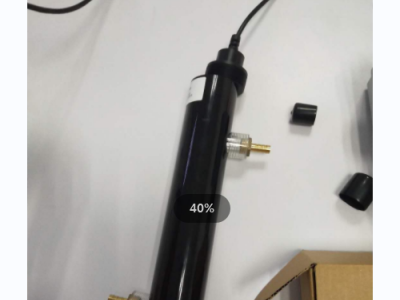

智能型余氯传感器
一、产品介绍
智能型余氯传感器采用先进的恒电压原理，用于测量水体中余氯。该方法利用在极化电极和参比电极之间施加一个稳定的电位势，不同的被测成份在该电位势下产生不同的电流强度。仪表通过对电流信号的采集和分析计算出被测成份的浓度。余氯传感器结构简单，易于清洁和更换，同时电极使用过程无须更换膜片与试剂，维护简单，确保仪器长期工作的稳定可靠性和准确性。
二、工作原理
智能型余氯传感器采用先进的恒电压原理，用于测量水体中余氯。该方法利用在极化电极和参比电极之间施加一个稳定的电位势，不同的被测成份在该电位势下产生不同的电流强度。仪表通过对电流信号的采集和分析计算出被测成份的浓度。余氯传感器结构简单，易于清洁和更换，同时电极使用过程无须更换膜片与试剂，维护简单，确保仪器长期工作的稳定可靠性和准确性。
三、产品特点
l 带有温度自动补偿；
l 输出标准Rs485（Modbus/RTU协议）数字信号；
l Rs485信号方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记
l 仪器或触摸屏等第三方设备；
l 参数设置更加方便快捷；
l 校准功能可提供简单快捷的校准方式；
l 实时数据传输让您及时准确地获取监测水体的数据。
四、技术参数
|
型 号 |
AMT-YL300 |
|
测量原理 |
恒电压法 |
|
量程范围 |
0～2.000mg/L(HClO) |
|
分 辨 率 |
0.001mg/L |
|
精 度 |
±5%或±0.05mg/L，±0.5℃ |
|
校准功能 |
两点校准 |
|
工作压力 |
＜0.1MPa |
|
介质的pH范围 |
4～9pH |
|
温度补偿 |
自动温度补偿（Pt1000） |
|
信号输出 |
RS-485(Modbus/RTU) |
|
外壳材质 |
POM、聚四氟乙烯 |
|
工作温度 |
5～50℃ |
|
安装方式 |
流通池安装 |
|
尺 寸 |
30×233mm |
|
流 速 |
30～60L/h |
|
响应时间 |
<30S |
|
功 耗 |
0.2W@12V |
|
电 源 |
12～24VDC |
|
防护等级 |
IP68 |
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
*注：传感器安装时不能倒置或水平安装，至少倾斜15度角以上安装。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线(12～24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等需要对水溶液中的余氯含量进行连续监测的场合。
