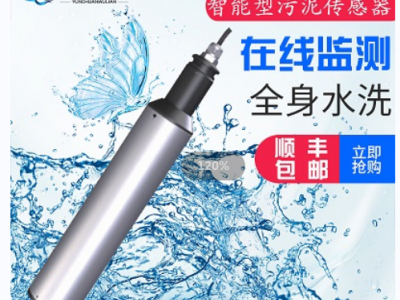

智能型悬浮物/污泥浓度传感器
一、产品介绍
智能型悬浮物传感器是一款采用RS485通讯接口和标准Modbus协议的智能水质传感器。 该传感器基于组合红外吸收散射光线法，应用ISO7027方法可以连续精确测定悬浮物/污泥浓度。按照ISO7027红外双散射光线技术不受色度影响测定悬浮物/污泥浓度值。根据使用环境可以选配带自清洗功能。数据稳定，性能可靠；内设自诊功能，保证数据准确；安装和校正简单。该传感器具有免维护、抗干扰能力强等优点。广泛应用于地表水、市政污水、工业废水、污水 处理、自来水厂、过程控制等领域。
二、工作原理
智能型悬浮物传感器采用散射光式悬浮物测量法原理设计制作而成。当一束光束射入水样时，由于水样中悬浮物质使光产生散射，通过测量后向散射光的强度，并与内部标定值进行比对，从而计算出水样中的悬浮物，经过线性化处理输出z终值。
悬浮物是指悬浮在水中的固体物质，是衡量水污染程度的指标之一，造成水浑浊 的主要原因。随着颗粒物浓度不断增大，入射光不能照射到所有颗粒物，并且在90°方向的散射光被其它颗粒物遮挡而检测不到，因此采用两束更小的散射光测量悬浮物。
三、产品特点
l 散射光原理，内置温度传感器；
l 支持RS-485，Modbus/RTU协议；
l 光纤式结构，抗外界光干扰能力强；
l 红外LED 光源，稳定性高；
l IP68防护，水深20米内。
四、技术参数
|
型 号 |
AMT-WN300 |
|
测量原理 |
散射光法 |
|
量程范围 |
0～2000.0mg/L |
|
分 辨 率 |
0.1mg/L，0.1℃ |
|
精 度 |
±5%(取决于污泥同质性)，±0.3℃ |
|
校准方式 |
两点校准 |
|
温度补偿 |
自动温度补偿(Pt1000) |
|
输出方式 |
RS-485(Modbus/RTU) |
|
工作条件 |
0～50℃，<0.2MPa |
|
存储温度 |
-5～65℃ |
|
外壳材质 |
POM、ABS |
|
安装方式 |
浸入式安装，3/4"NPT管螺纹 |
|
线缆长度 |
5米，其它长度可定制 |
|
功 耗 |
0.2W@12V |
|
电 源 |
12～24VDC |
|
防护等级 |
IP68 |
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
传感器安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线（12～24VDC）
l 黑色线—地线（GND）
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于市政/工业废水：初级和二次沉淀池、回流活性污泥、废活性污泥、混合液、曝气池、排水、地表水、市政污水、工业废水、污水 处理、自来水厂、过程控制...等诸多领域。
