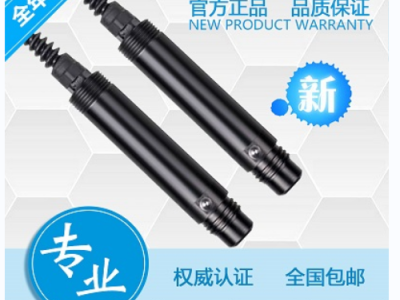

智能型溶解氧传感器
一、产品介绍
智能型溶解氧传感器采用RS485通讯接口和标准Mo d b u s协议。采用荧光法检测原理无需更换溶氧膜和电解液，极化时间短，响应时间快，测量几乎不受污垢和流速影响。耐腐蚀性壳体，内置PT1000温度传感器及补偿算法。 该传感器具有免维护、精度高、标定简单等优点。 广泛应用于地表水监测、工业废水和市政污水监测、 废水处理、水产养殖、生物技术、药物开发、食品饮 料、化学制造等行业。
二、工作原理
溶解氧是表征溶解在水中分子态氧含量的指标。智能型溶解氧传感器是基于物理学中特定物质对激发荧光的猝灭原理设计而成。当激发光照射在荧光膜头表面的荧光物质上，荧光物质受到激发，发出荧光，荧光的熄灭时间受荧光膜头表面氧分子浓度的影响。可以通过检测荧光与激发光之间的相位差，并与内部标定曲线比对，从而计算出氧分子的浓度，经过温度和盐度补偿输出z终值。使用465nm光源作为激发光，照射敏感膜片产生620nm荧光。在水中溶解氧的作用下发生荧光猝灭效应，猝灭程度与溶解氧浓度成线性关系。
三、产品特点
l 无需电解液，不会极化
l 无需消耗氧，不受流速影响
l 内置温度传感器，自动温度补偿
l 内置盐度补偿，参数设置灵活
l 不受硫化物等化学物质干扰
l 漂移小，反应快速，测量更精准
l 使用周期较长，使用成本更低
l 荧光膜头更换方便，维护简单
l RS-485接口，Modbus/RTU协议
l 低功耗和抗干扰设计
四、技术参数
|
型 号 |
AMT-DO300 |
|
测量原理 |
荧光法 |
|
量程范围 |
0～20.00mg/L(0～200%饱和度，25℃) |
|
分 辨 率 |
0.01mg/L，0.1℃ |
|
精 度 |
±2%F.S.，±0.3℃ |
|
温度补偿 |
自动温度补偿(Pt1000) |
|
输出方式 |
RS-485(Modbus/RTU) |
|
工作条件 |
0～45℃、<0.2MPa |
|
存储温度 |
-5～65℃ |
|
安装方式 |
浸入式安装 |
|
线缆长度 |
5米，其它长度可定制 |
|
功 耗 |
0.2W@12V |
|
电 源 |
12～24VDC |
|
防护等级 |
IP68 |
|
校 准 |
两点校准 |
|
荧光膜头寿命 |
1年(正常使用情况下) |
|
外壳材质 |
POM和316L不锈钢 |
五、尺寸图
注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
传感器应浸入液面以下固定安装，安装和使用时避免碰撞或刮蹭荧光膜头表面，荧光膜头部分应避免被水底沉淀物附着。使用时应移除橡胶保护套。
七、电气连接
线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线(12～24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于地表水监测、工业废水和市政污水监测、废水处理、水产养殖、生物技术、药物开发、食品饮料、化学制造等行业。
