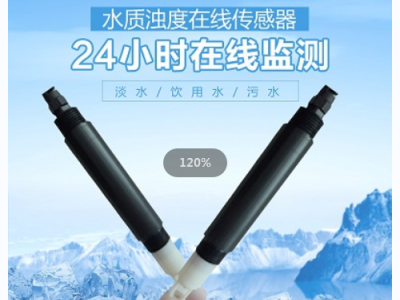

智能型浊度传感器
一、产品介绍
智能型浊度传感器是一款采用RS485通讯接口和标准Modbus协议的智能水质传感器。 使用波长860nm的红外LED作光源，不受水样色度影响，采用90°散射方法，符合ISO 7027国际标准和USEPA 180.1美国环保标准。该传感器具有免维护、抗干扰能力强等优点。广泛应用于地表水、市政污水、工业废水、污水 处理、自来水厂、过程控制等领域。
二、工作原理
智能型浊度传感器采用散射光式浊度测量法原理设计制作而成。当一束光束射入水样时，由于水样中浊度物质使光产生散射，通过测量与入射光垂直方向的散射光强度，并与内部标定值比对，从而计算出水样中的浊度，经过线性化处理输出z终值。
浊度是衡量介质中悬浮性颗粒物对光线阻碍程度的指标。悬浮颗粒对入射光会产 生不同方向的散射，其中90°散射光受颗粒物尺寸影响较小，常被用做浊度测量。光源 发射860nm红外光，在90°方向检测散射光强度，变送器根据检测的散射光强计算浊度。
三、产品特点
l 90°角散射光原理，内置温度传感器
l 支持RS-485，Modbus/RTU协议
l 光纤式结构，抗外界光干扰能力强
l 红外LED光源，稳定性高
l IP68防护，水深20米内
l 方便、快速、稳定、易维护
四、技术参数
|
型 号 |
AMT-ZD300 |
|
|
测量原理 |
散射光法 |
|
|
量程范围/分辨率 |
0～20.00NTU |
0.01NTU/0.1℃ |
|
0～100.0NTU |
0.1NTU/0.1℃ |
|
|
0～1000.0NTU |
0.1NTU/0.1℃ |
|
|
精 度 |
±5%或±3NTU(0～1000.0NTU) ±3%或±2NTU(0～100.0NTU) ±3%或±1.5NTU(0～20.00NTU) ±0.3℃ |
|
|
校准方式 |
两点校准 |
|
|
温度补偿 |
自动温度补偿(Pt1000) |
|
|
输出方式 |
RS-485(Modbus/RTU) |
|
|
工作条件 |
0～50℃，<0.2MPa |
|
|
存储温度 |
-5～65℃ |
|
|
外壳材质 |
POM、ABS |
|
|
安装方式 |
浸入式安装，3/4"NPT管螺纹 |
|
|
线缆长度 |
5米，其它长度可定制 |
|
|
功 耗 |
0.2W@12V |
|
|
电 源 |
12～24VDC |
|
|
防护等级 |
IP68 |
|
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
安装距离要求：传感器与侧壁保持5cm以上，传感器与底部保持10cm以上。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线（12～24VDC）
l 黑色线—地线（GND）
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于饮用水处理系统浊度监测、饮用水管网浊度监测、膜处理工艺中过滤膜状态监测、灌装水（瓶装水、桶装水）系统浊度监测、直接饮用水系统浊度监测、食品和饮料行业的过程工艺水浊度监测、制药过程工艺水、废水排放口（清水）浊度监测、地表水、市政污水、工业废水、污水 处理、自来水厂、过程控制...等诸多领域。
