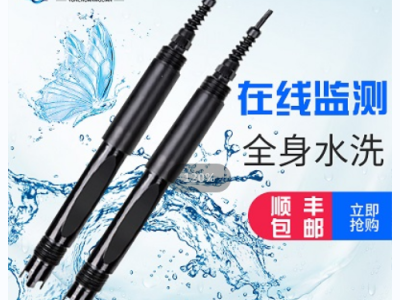

智能型ORP传感器
一、产品介绍
智能型ORP传感器是一款采用RS485通讯接口和标 准Modbus协议的智能水质传感器。耐腐蚀性壳体，内置PT1000温度传感器及补偿算法，适用于各种恶劣工作环境。该传感器具有精度高，寿命长，漂移小等优点。广泛应用于地表水、市政污水、工业废水、污水处理、 自来水厂、工业过程、水产养殖等行业。
二、工作原理
氧化还原电位（简称ORP），反映溶液宏观的氧化-还原性。氧化还原电位越高， 氧化性越强，电位越低，氧化性越弱，ORP的测量原理与pH类似。
三、产品特点
l 信号输出：RS-485（Modbus/RTU协议），方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备；
l 双高阻抗差动放大器，抗干扰强，响应速度快；
l 专利的ORP电极，内部参比液在至少100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续20个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极成倍延长；
l 易于安装：3/4" NPT管螺纹，便于沉入式安装或安装在管道和罐体；
l IP68防护等级；
l 工业级复合ORP电极，适用于恶劣工作环境；
l 参比电极双盐桥设计，电极使用寿命长。
四、技术参数
|
型 号 |
ORP-206A |
|
量程范围 |
-1500～+1500mV |
|
分 辨 率 |
1mV |
|
精 度 |
±6mV |
|
工作温度 |
0～65℃ |
|
工作压力 |
＜0.1MPa |
|
供 电 |
12～24VDC |
|
信号输出 |
RS-485(Modbus/RTU) |
|
外壳材质 |
POM |
|
安装方式 |
浸入式安装，3/4"NPT管螺纹 |
|
线缆长度 |
5米，其它长度可定制 |
|
校准方式 |
一点校准 |
|
功 耗 |
0.2W@12V |
|
防护等级 |
IP68 |
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
*注：传感器安装时不能倒置或水平安装，至少倾斜15度角以上安装。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线(12～24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于地表水、市政污水、工业废水、污水处理、 自来水厂、工业过程、水产养殖等行业。
