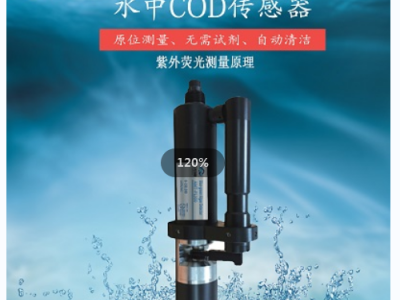

智能型COD传感器
一、产品介绍
许多溶解于水中的有机物对紫外光具有吸收作用。因此，通过测量这些有机物对254nm波长紫外光的吸收程度，可以准确测量水中溶解的有机污染物的含量。智能型COD传感器采用两路光源，一路紫外光用于测量水中COD含量，一路参比光用于测量水体浊度，另外通过特定算法对光路衰减进行补偿并可在一定程度上消除颗粒状悬浮物杂质的干扰，从而实现更加稳定可靠的测量。
二、工作原理
许多溶解于水中的有机物对紫外光具有吸收作用。因此，通过测量这些有机物对254nm波长紫外光的吸收程度，可以准确测量水中溶解的有机污染物的含量。智能型COD传感器采用两路光源，一路紫外光用于测量水中COD含量，一路参比光用于测量水体浊度，另外通过特定算法对光路衰减进行补偿并可在一定程度上消除颗粒状悬浮物杂质的干扰，从而实现更加稳定可靠的测量。
三、产品特点
l 无需试剂，无污染，经济环保
l 尺寸小巧，安装更为便捷，可在线不间断进行水质监测
l 可测量COD、浊度及温度等参数
l 自动对浊度干扰进行补偿
l 带有清洁刷，可防止生物附着
l 漂移小，反应快速，测量更精准
l 即使长期监测依然具有极佳的稳定性
l 免维护，使用周期长，使用成本低
l 数字传感器，RS-485接口，Modbus/RTU协议
l 低功耗设计，抗干扰设计
四、技术参数
|
型 号 |
AMT-COD300 |
|
|
测量原理 |
双波长紫外吸收法 |
|
|
量程范围 |
COD |
浊度 |
|
0～200mg/L equiv. KHP |
0～100NTU |
|
|
0～500mg/L equiv. KHP |
0～200NTU |
|
|
COD精度 |
±5%F.S. |
|
|
COD分辨率 |
0.1mg/L |
|
|
浊度精度 |
±5%F.S. |
|
|
浊度分辨率 |
0.1NTU |
|
|
校准方式 |
两点校准 |
|
|
输出方式 |
RS-485（Modbus/RTU） |
|
|
电 源 |
12～24VDC |
|
|
功 耗 |
0.3W@12V |
|
|
工作条件 |
0～45℃、<0.1MPa |
|
|
存储温度 |
-5～65℃ |
|
|
防护等级 |
IP68 |
|
|
安装方式 |
浸入式安装 |
|
|
线缆长度 |
5米，其它长度可定制 |
|
|
外壳材质 |
316L不锈钢 |
|
五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
悬挂传感器时应避免由于水流造成的传感器撞击墙面或者其他水利设施。如果水流很急，请固定传感器。
安装传感器，离水面深度不超过2米。
c
考虑到水位的波动, 将传感器没入可能的z低水位30cm以下。
传感器放置在水里没有气泡的位置。
*注：建议在传感器线缆外面装一个线缆保护套。传感器在水中可任意方向放置，建议传感器水平放置且固定牢固，测量区域迎向水流方向。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
l 红色线—电源线(12～24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
适用于地表水、饮用水、市政污水、农业污水、工业废水、污水处理等行业。
