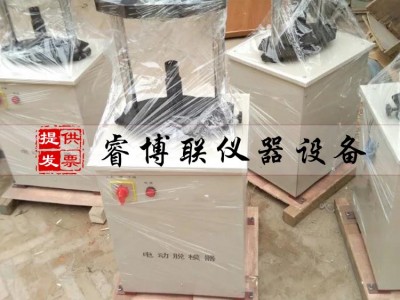

TLD-141电动脱模器

TLD-141电动脱模器 电动液压脱模器 手动脱模器 脱模器 多功能液压脱模器 液压脱模器

一、产品简介：

电动脱模器主要用于沥青混合料、稳定土等圆柱体试件的无损脱模，适用于直经为φ50mm、φ100mm、φ101.6mm、φ150mm、φ152mm，高度为230mm以内的各种试模筒，可电动手动两用。

二、电动脱模器技术参数：

1、Z大脱模力：50KN

2、脱模速度：50mm/min

3、适用试件Z大直径：Φ152mm

4、脱模Z大行程：230 mm

5、净重：≈100Kg

三、操作要点：

1、接好电源，测试电机的正反转,低速为上升， 高速为下降。使用电动脱模时，将胶木球手柄拉出。使用手动脱模时，将胶木球手柄推入（见附图）。

2、根据脱模试筒的大小，将相应尺寸的脱模板（圆形及长方形两板）固定在脱模器顶板上，φ150mm、φ152mm两种试模筒脱模时，仪器顶板即为脱模板。

3、将试模筒连同试模盖套在丝杆顶端，压下“上升”按钮，此时丝杆慢速上升，当试筒上沿接近仪器顶板时，此时应注意试模筒中心是否对正脱模器顶板的圆孔，如有偏差应停机找正，以bao证顺利脱模、试件不被挤坏，同时还要将装在两侧立柱的支架调到能支撑到试筒的位置，以bao证试件脱模后空模筒不至于自由掉落而受损伤。随着脱模丝杆的继续上升， 试件即可顺利脱出。

4、脱模完成后压下“下降”按钮，电机反转，丝杆即快速下降。

5、由于脱模丝杆上升、下降没有自动限位装置，因此在操作时必须严密注意丝杆上升及下降的极限位置尺寸，丝杆只能在允许范围内下降，不可违反，否则仪器将受到损坏。如果脱模丝杆顶平面至仪器顶板底平面的净空高度过大或过小时，应调整顶板位置使之符合要求（调整时要求顶板底面与丝杆bao持垂直）。

6、电气安全接地。
