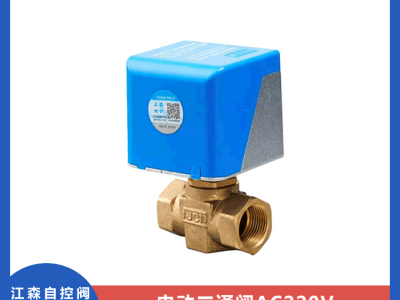

江森电动二通阀VA7010-8503-C
产品简介
VA7010系列开关式电动二通阀由VA7010系列阀门驱动器和VA7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供暖气或冷气，当室温达到温控器设定值时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气：当室温达到温控器设定值时，温控器另电动阀断电，复位弹簧使阀门，从而截进进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。VA7010系列电动阀之驱动器与阀体采用螺套连接方式，可以在阀门安装之后，再安装驱动器，现场装配。接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
特点介绍
A.阀体黄铜锻造，不锈钢杆及弹簧，体积小，耐腐蚀。
B.阀芯结构优化，在不减少kv值的情况下，允许压差大。
C.驱动器与阀体分离，可快速拆装。
D.驱动器有可供系统高度和维修使作用的手动操作杆。
技术参数：
|
公称压力 |
0-1.6mpa |
|
壳体材质 |
锻造黄铜 |
|
产品规格 |
DN15-DN25 |
|
工作介质 |
冷水，热水 |
|
适用温度 |
≤94℃ |
结构、尺寸：
|
尺寸 |
二通 |
三通 |
||||
|
15 |
20 |
25 |
15 |
20 |
25 |
|
|
A |
58 |
67 |
90 |
58 |
67 |
90 |
|
B |
14.5 |
19 |
24 |
29 |
34 |
38 |
|
C |
100 |
104. |
109.5 |
101 |
106 |
110 |
|
KV值 |
2.8 |
4.0 |
5.5 |
2.8 |
4.0 |
5.5 |
|
允许压差 |
0.15 |
0.15 |
0.08 |
0.15 |
0.15 |
0.08 |
注：以上K值为大压差时的数据。
