橡胶压缩变形器

橡胶压缩变形器/ 压缩变形装置 /橡胶压缩变形测定仪

一、橡胶压缩变形器概述：

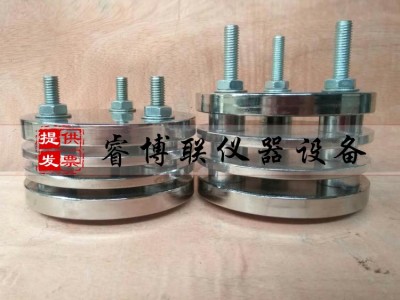

压缩变形器由平行钢板、插销、限制器和紧固件组成,符合GB7759-2015、ISO815-1:2008要求,用于硫化橡胶,热塑性橡胶在常温,高温和低温条件下,以一定压缩率,经一定的压缩时间后测定橡胶变形。

二、橡胶压缩变形器技术参数：

1、试样 A型：直径29mm,高12.5mm；B型：直径13mm,高6.5mm

2、限制器高度  试样类型            A                    B

            压缩率为25%时mm      9.3-9.4           4.7-4.8

            压缩率为15%时mm      10.6-10.7         5.3-5.4

            压缩率为10%时mm      11.25-11.3        5.65-5.7

     硬度小于80IRHD压缩率为【25±2%】限制器

     80IRHD至89IRHD压缩率为【15±2%】限制器

     90IRHD至95IRHD压缩率为【10±2%】限制器

3、外形尺寸：直径110mm  单板厚度15mm

4、重量： 10Kg

三、橡胶压缩变形器使用方法：

1、在压缩夹具的压缩板表面上涂一层润滑剂(hua石粉、甲基硅油)。使试样不粘夹具。所用的润滑剂对试验中的橡胶无影响。并且在试验报告中注明所用的润滑剂。

2、调整厚度计指针为零,测量试样中心部份的高度(h0)。三个试样高度相差不超过0.01mm。

3、将试样、限制器置于夹具中,均匀地压缩到规定的高度(h0),压缩时试样、限制器不能互相接触。

4、把已装有试样的压缩夹具或试验容器放入达到的试验温度即开始计算时间。

5、常温或高温试验结束后,立即松开紧固件,把试样放置于木板上,在标准温度环境下,自由状态下放置(30±3)min,然后用厚度计测量试样恢复高度h1),精确到0.01mm。也可以让整个压缩夹具在室温下冷却30~120min,再从压缩夹具中取出试样;停放30min测一试样高度。但应在报告中注明停放时间。
