五轴联动机床教学方案

点击图片查看原图

品牌: 育能牌
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 佛山市
有效期至: 长期有效
最后更新: 2022-10-31 17:27
浏览次数: 34
询价

公司基本资料信息
详细说明

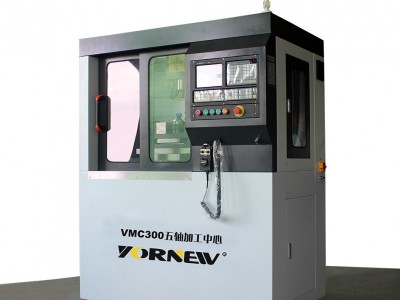

型号:VMC300

名称:小型五轴加工中心

产品特点

1 使用220伏电压,占地小,耗电少,采用全封闭安全设计结构,提高观摩安全性的同时又保障机器的结构稳固性美观;

2、高强度树脂砂铸件,功能加大,5轴联动,配置YORNEW M5五轴联动数控系统,适用国际通用程序,故障自动检测报警功能、断电记忆功能;

3、配置精密高速主轴单元100-24000rpm,变频G指令控制主轴转速,主轴电机功率1.5Kw

4、配置10工位斗笠式刀库,使用气压0.6 Mpa,可极大提高复杂产品的加工效率及加工精度;

5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高;

6XYZAC轴采用伺服电机,z快移动速度8000mm/min

7、机器采用雷尼绍激光干涉仪精确检测,确保各轴精度背隙,保证定位精度;

8、带工冷冷却系统,配有5轴电子手脉三档可调极大地方便操作和对刀,机器配置有自动间歇润滑系统;

9、配有移动脚轮和水平脚垫,方便设备的移动与定位;

适用行业:小零件加工、模具厂、印刷机械厂、机械配件厂、首饰加工厂、职业数控教学、科研开发等。


技术参数

●重复定位精度:0.02mm

●系统分辨率:0.001mm

●锥孔跳动精度:2um

●z大钻孔直径:13mm

●z大铣削直径:13mm

●工作台:450×160mm

X\Y\Z轴行程:300\175\270mm

A轴行程:+30~-120

C轴行程:360

●刀库:斗笠式10工位

●轴联动性:5轴联动

●数控系统:YORNEW M5五轴数控系统(可选配华中数控系统)

●z快移动速度:8000mm/min

●z快切削进给:1-4000mm/min

●电子手脉:5轴三档可调

●主轴端部至工作台面距离:320mm

●工作台面距地面高度:780mm

●工作台 T 型槽尺寸 12 mm

●工作台 T 型槽个数:3

●主轴转速:100-24000 /分钟

●主轴电机功率:1.5 KW

●指令编程格式:全面兼容国际标准G代码和多种CAM软件(MasterCAMUG等)

●使用气压:0.6Mpa

●工件冷却方式:水冷循环

●润滑系统:自动润滑系统

●使用电源:AC220V/50Hz

●外形尺寸:1360× 990 ×1800 mm

●重量:500 kg
