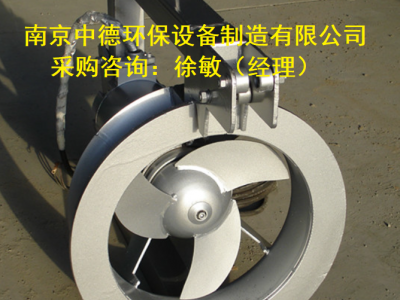

QJB-W型污泥回流泵适用：
※ 地面排水时抽净化水；
※ 灌溉和控制水道系统；
※ 废水处理过程中再循环或泥浆抽吸回路中。
QJB-W型污泥回流泵的使用条件：
※ 连续运行时，介质温度不高于40℃；
※ 介质PH值为6-9。
※ 大潜没深度10m。
QJB-W型污泥回流泵俗称：
大流量低扬程泵、污泥回流泵、内回流泵、穿墙泵、硝化液回流泵、潜水回流泵
QJB-W型污泥回流泵使用范围：
QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的混合产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的 设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。
型号表示方法：
产品特点：
1、按低扬程、大流量门设计，效率高；
2、抗堵塞、缠绕，使用可靠；
3、采用新的密封材料，可以安全连续运行10000小时以上；
4、结构紧凑，安装维修方便；
5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
6、内设漏电漏水及电机过载保护（报警）装置，保障产品安全与可靠。
结构:
专门设计的装置部件和设备备件使污泥回流泵达到好性能。
1．电缆
电缆采用特制水密电缆。
2．接线盒
接线盒是全封闭的，与周围液体和定子箱是隔离的。
3．电动机
50HZ鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却。
4．轴
电动机的轴采用不锈钢材料制作，转子作动平衡试验。
5．密封
静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离。
6．轴承
设计使用寿命可达100，000小时以上。
7．油室
油用于润滑和冷却机械密封摩擦副，并隔离渗透液。
8．叶轮
叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式。因此达到优良、无阻运转，且具有
自清功能。
9．锥管
的目的是为了形成好的流动状态。
10．排出接头
排出接头用于将进口锥管固定在出水管上。
11．引导装置
引导装置由两根管子（导管）和上方导管夹具所组成。
主要性能参数：
安装：
1正确安装使用是该泵能长久、正常运转的基本保障。
2污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。
3本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。
4预埋件和拍门由用户采购安装，用户定购时应该注意。
产品安装尺寸：
安装:
正确安装使用是该泵长久、正常运转的基本保障，特别提醒用户不可大意。
污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方
便快捷。
安装示意图（以实物为准）:
