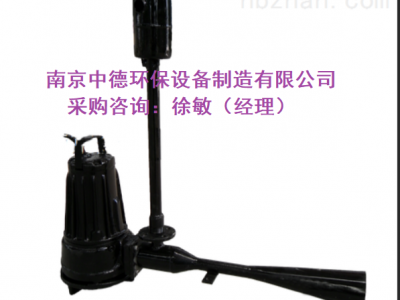

QSB潜水射流式曝气机安装操作手则及装配说明书QSB1.5

点击图片查看原图

品牌: 中德
主机: 碳钢、不锈钢
叶轮: 碳钢、不锈钢
安装系统: 碳钢、不锈钢
单价: 2985.00元/台
起订: 1 台
供货总量: 150 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏 南京市
有效期至: 长期有效
最后更新: 2021-10-13 13:57
浏览次数: 93
购买   加入购物车

公司基本资料信息
详细说明


1、概 述

1.1 根据客户的设计要求,提供的潜水射流式曝气机,符合工况的设计要求。

1.2 提供的潜水射流式曝气机能够满足有关设计、制造、安装和验收的标准。

1.3 该潜水射流式曝气机可使水体搅动与充氧同时进行,即可获得的氧化吸收率,又具有叶轮无堵塞的点。

1.4 强有力的单向液流,造成有效的对流循环,且电机负载随水位的变化很小,安装简便。

1.5 通过曝气泵产生的水流经过喷嘴形成高速水流,在喷嘴周围形成负压吸入空气,经混合室和水流混合,在喇叭形的扩散管里产生水气混合流,高速喷射而出,夹带许多气泡的水流在较大面积和深度的水域里涡旋搅拌,完成曝气,并且其轴功率不随潜没深度的变化而变化,进气量可以调节。射流式潜水曝气机可以在水位变化的池中应用。

2、技术规格

根据要求:提供相应的潜水射流式曝气机

3、用途及使用范围

3.1 用于污水处理厂曝气池、曝气沉砂池中,对污水污泥的混合液进行充氧及混合;

3.2 对污水进行生化处理或养殖塘增氧;

3.3 介质温度不大于40℃,介质PH介于5-9之间;

3.4 环境温度不高于40℃

4、技术要求

4.1 潜水射流式曝气机由曝气专用泵、喷嘴、进气管、扩散管、消音器等组成。

4.2 曝气泵能够在规定的范围内正常工作,无气蚀发生,运行噪音小于70分贝,运行平稳,电动机具有足够的额定功率。

4.3 曝气泵的所有承压零件均作气压试验,试验压力为其设计压力的2倍,但不低于0.2Mpa,历时5min而无泄漏现象。

4.4 曝气泵在组装后,进行0.2Mpa气压试验,历时5min而无泄漏现象。

4.5 曝气泵喷涂环氧树脂防腐漆,涂层厚度大于300μm,其表面光亮,无砂眼、裂痕等,过流部件采用喷涂环氧树脂防腐漆。

4.6 曝气泵叶轮、转子作动平衡试验,平衡精度为G6.3级。

4.7 不锈钢铭牌牢固地固定在每台潜水射流式曝气机的明显的位置,铭牌采用冲压的数字标志。

4.8 每台潜水射流式曝气机的起吊耳置于曝气专用泵的上盖的重心附近,牢固、可靠。

5、结构特点

5.1 曝气泵由潜水电机与水泵直联构成机电一体结构,为立式单级潜水泵。潜水射流式曝气机可采用移动和固定湿式安装系统进行安装,结构紧凑使用方便。

5.2 曝气泵的油室和电机腔内设有漏水保护报警功能。

5.3 曝气泵叶轮采用高效无堵塞设计,为大通道叶轮,叶轮为整体铸造,叶轮与轴之间采用内部防松锁定装置,叶轮能方便地从底部抽出。

5.4 曝气泵密封环或耐磨衬板固定在泵壳上,能有效地叶轮与泵壳之间的密封,密封环或耐磨衬板使用寿命大于15000小时,并能方便地换。

5.5 电缆电线密封采用橡胶密封头,能方便地进行换并能有效地密封,电缆线采用YCW型防油橡套电缆,随机电缆长度为10m,或根据用户要求配置。

5.6 曝气泵壳采用单蜗壳式,侧向排水,底部吸水,无阻塞设计水力转换效率。

5.7 曝气泵采用机械密封结构型式进行密封,分别处于油室内和泵壳内,确保水泵正常可作,油室具有足够的空间容纳膨胀的油量,并能方便地换。

5.8 电动机采用鼠笼式感应潜水电动机,防护等级为IP68,湿式安装曝气泵定子绕组采用F级绝缘。

8、安装及调试

潜水射流式曝气机采用移动式安装系统进行安装,能方便地进行安装、调试和维护保养。

9、供货范围

配套完-整的潜水射流式曝气机,包括曝气专用泵,进气管、扩散管、消音器等


五、型号表示方法:

注:表中进气量及增氧能力是在标准试验条件下(20°C水温,气压101.325kPa),曝气机潜水深度3m,试验介质为清水。在中度污水中,增气能力可按系数0.85作为设计依据。

六、系统流程图:

七、选型与安装:

潜水射流曝气机需本公司协助选型时,用户应提供池型、介质特性、所需进气量、潜水深度等相关数据,以便本公司设计和提供优质设备,更好地满足用户的需求。QSB型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。自耦式安装是将曝气装置和的底座固定在水池底部,在池顶安装好配套的支撑块,用导轨使两者相连,潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置,通过泵自重,自动耦合并密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵。移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部,依靠自重定位,具有安装位置可变动、灵活、成本低等特点。

深水自吸式潜水射流曝气机移式式安装尺寸:

深水自吸式潜水射流曝气机自耦式安装尺寸:

八、现场安装图:

南京中德环保设备制造有限公司

采购咨询:徐敏(经理)189--13960--189
