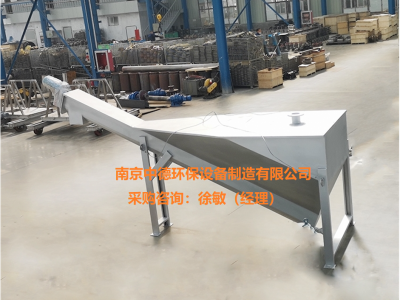

螺旋式砂水分离器用于污水处理厂沉砂池，将沉淀池排出的砂水混合液进行砂水分离。
型号表示方式：
特点：
螺旋式砂水分离器综合了国内外该类型产品的使用情况后改进设计的，解决了衬条更换不便和螺旋轴向位置不可调的缺陷，其特点如下：
1 分离效率可达96%~98%，可分离出粒径≥0.2mm的颗粒;
2 采用无轴螺旋,无水中轴承,维护方便;
3 结构紧凑,重量轻;
4 新型传动装置,其关键产件--减速器为的轴装式,不用联轴器,安装对中方便;
5 衬条为快装式,便于更换;
6 螺旋轴向位置可调,便于调整其尾部和箱壁的安全间隙.
构造及工作过程:
由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。
砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋的推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。
主要技术参数：
外形尺寸图：
工作原理
安装倾角在20°—30°之间，砂水混合液从进水管进入水箱，混合液中比重较大的颗粒（如砂粒）由于自重而下降沉积于螺旋槽底部，在螺旋的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱，砂粒也逐渐干化在出料口处，依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂、水分离目的。
