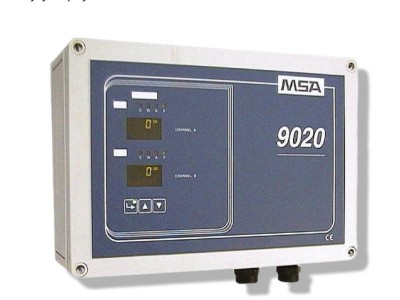

梅思安9020壁挂式十二路机箱主机可燃有毒气体检测报警控制器
9020 9010 SIL LCD壁挂式气体监测报警控制器
梅思安9020壁挂式十二路机箱主机可燃有毒气体检测报警控制器产品描述：
壁挂式机箱，可连接1 个通道或是2 个通道的气体探测器或变送器；
每个通道都有4 位数字、7 个字节的LCD 显示；
高亮度的报警指示灯，报警屏蔽功能；
可选择测量单位：%LEL, LEL.M, ppm, %Vol, mg/m3 或空白；
每个通道都有3 个报警等级；
RS485 通用的串行接口，MODBUS RTU 数据传输；
提供公共报警、喇叭和故障继电器的触点；
认证：ATEX 94/9/CE，MED 94/9/CE，WHEELMARK 认证。
作为气体监测报警系统的核心功能部件，全新设计的9010/9020 SIL LCD壁挂式气体监测报警控制器在各类检测器配套方面都具有灵活性。每个控制模块均可采用独立的单通道卡件（9010）或双通道卡件（9020），因而具有逻辑独立性、安全完整性、高性价比的优势，适合于中小型在线气体监测装置。
单通道与双通道两种配置；
符合SIL 2安全完整性标准；
增强的菜单导航（新增ESC键）；
同一种硬件配置适用于各类检测器；
由软件菜单完成控制器的重新配置；
每个通道独立的液晶显示屏；
Modbus RTU的RS485接口；
Modbus TCP的以太网接口；
通过装置自身的网址进行故障诊断；
模块化插入设计，每个模块配独立的单通道或双通道；
升级抗电磁干扰能力（EMI/EMC）；
增强的工程应用能力：聚碳酸酯材料，IP65防护等级，预留电缆进线孔。气体监测报警控制器的安装方式：
DF8500点型可燃性气体探测器的安装
探测器的防爆等级为Exd ⅡCT6，可安装在1级危险场所。探测器采用卡箍安装。
探测器的安装位置需根据被测气体的比重，周围环境的气流方向，可能的泄漏点等因素，安装在可燃性气体，易积聚，具代表性的场所。
探测器检测头端面应朝下，并旋上防雨（水）防风罩（随探测器配置），隔爆片上严禁沾污、涂漆，以免堵塞气体扩散通道。
探测器安装时，周围应留有40cm左右的空间，便于维修、标定。
气体监测报警控制器故障警告信息
9010/9020型控制器出现故障时，液晶显示窗会显示下列信息;
F1：电源线路故障，与探测器或变送器相连接的线断开，或因为电源本身断开。
检查与探测器之间的连线，如非外部故障引起，则将仪表退回MSA维修。
F2：当输入信号特别高或信号输入放大器损坏时。
F3;当次接通控制器时，存储器（EEPROM）程序出错，在这种情况下，
重新设置缺省值。
F4∶当控制器在进行功能代码操作时，控制器突然断电所致，按回车键继续。
等到仪表自检结束后，重新进入断电时的功能代码，然后正常退出，否则仪表每次开机都会显示F4。
F5：与模拟信号相关的A/D转换器故障。
F6∶存储器（RAM）故障。
F7：只读存储器（EPROM）产生错误。
F8：控制器内随机存储器数据设置发生错误，重新设置缺省值。
F9：当从正常配置到ATEX配置时出现，用回车键确认后，对控制单元重新设置
一个通用缺省值。
-d1：负漂移量超过预设定值（解决此问题的办法是重新进行标定）。
-LOU1：接到4、5脚的外部24VDC电压低于18VDC。
-LOU2：交流电源掉电。
气体监测报警控制器订货信息：
（内置通道路线）
10107340 9020/9010公共单元-公共报警、事件记录等
10106965 9010控制单元-Rev3，通用型
10106964 9020控制单元-Rev3，通用型
10110739 9020控制单元-Rev3，通用型，中国版，光耦输出-E
10106967 9020控制单元-Rev3，电流型
10106966 9020控制单元-Rev3，电流型
10193786 9010壁挂式单通道控制器-壁挂式，SIL，单通道
10193785 9020壁挂式2通道控制器-壁挂式，双通道，SIL
（机架配置）
10169105 9020 R2机架总成，普通版-不含公共单元，不含消防标签
10169103 9020 R5机架总成，普通版-不含公共单元，不含消防标签
10169104 9020 R10机架总成，普通版-不含公共单元，不含消防标签
10166130 9020 R5机架总成，消防版-含公共单元和消防标签
10166141 9020R10机架总成，消防版-含公共单元和消防标签
（机箱配置）
8010006 9020 R2标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件
8010004 9020 R5标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件
8010005 9020 R10标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件
10168309 9020 R5标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件
10168310 9020 R10标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件
