使用说明：
1).加好液压油，使用46号抗磨液压油30公斤。
2）.接好电源.
3）.安装好你所需要的模具。
4）.电机开关控制电动机。
5）.启动开机后看电动机是否顺时针方向运转。
6).微调应与进退开关配合使用，向顺时针方向旋转即大，反之即小，然后再按一下进退按钮，即停止工作。
7）.进退开关的“合模”为缩小，“开模”为退开
8）.客户要拆装磁吸开关清洗，必须按照我公司的线路图安装。（如擅自更改颜色及拆装，不遵守线路图装置，本公司一律不负责保修）

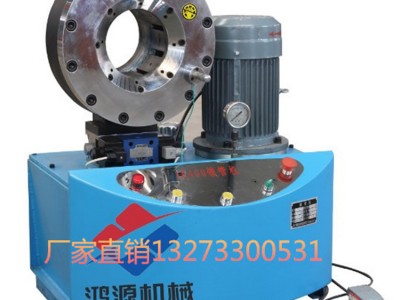

胶管缩管机组成原理
1,采用双液压回路运作原理,即活塞的进退及模具的张口和收缩运动都是依靠液压动力源产生的动力。它不仅移动平稳,回程快速,也不会发生像弹簧回位,使模具张不开而锁死的现象。而且油缸锁紧系统设计都是前后贯通,易于扣压各种异型弯头。
2,液压系统由电机,油泵,电磁阀,调压阀及液压阀组成了具有进退运动的双液压油路,而且在双液压油路中还增加离一个快速泄油阀油路,以达到更加快速回位的目的,且速度可调,噪音和系统压力降低。
3,在电器控制系统方面,控制电路适用PLC电路,它检修电路容易,维修方便,更换简单。
4,扣压模具及模座采用无累计误差式加工工艺,以保证扣压后产品的扣压线条间隔均匀,无大小头现象。
