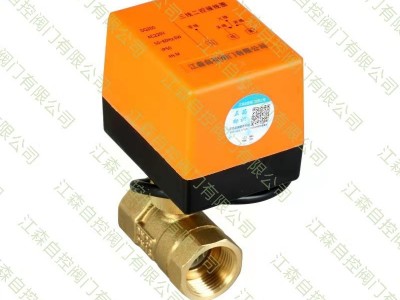

江森电动球阀
概述
电动球阀适用于暖通空调水系统的通断控制、由电动驱动器和阀体两部分组成。驱动器（执行器）采用同步电动驱动，动作稳定。内置限位接触点，能使阀门全开或全关时断电，阀体为黄铜锻造。
主要技术参数
驱动电源：AC220V±10%，50/60HZ（AC24V可定制）
功率消耗：6VA（仅当阀门启闭时）
电机类别：同步电机
动作时间：15S
引线长度：200mm
公称压力：1.6mpa
关闭压差：＜0.4mpa
无泄漏：压差＜0.4mpa
连接方式：管螺纹G
适用介质：冷、热水或50%乙二醇液介质温度：2-90℃
外形尺寸
|
型号 |
规格 |
主要尺寸（mm） |
Kv（m³/h） |
|||
|
DN |
内螺纹（G） |
H |
L |
|||
|
二通阀 |
HA215 |
15 |
1/5 |
55 |
105 |
11 |
|
HA220 |
20 |
3/4 |
60 |
110 |
20 |
|
|
HA225 |
25 |
1 |
65 |
115 |
60 |
|
|
HA232 |
32 |
1-1/4 |
75 |
120 |
80 |
|
|
HA240 |
40 |
1-1/2 |
80 |
125 |
80 |
|
|
名称 |
口径参数 |
球阀 |
L |
H |
Kv |
|
|
三通电动球阀 |
1/2’’ |
DN15 |
13.5 |
58.5 |
141 |
9 |
|
3/4’’ |
DN20 |
17.5 |
67 |
145 |
14 |
|
|
1’’ |
DN25 |
24 |
85 |
157 |
25 |
|
三通阀体流向为A端进水，B端出水或C端出水。
异常用情况
|
序号 |
异常现象 |
原因 |
排除故障方法 |
|
01 |
开阀与关阀位置相反 |
接线错误 |
调换开阀线与关阀线 |
|
02 |
执行器不动作 |
线路错误线路烧坏 |
检查电源及线路温控器 |
|
执行器进水或电机损坏 |
更换执行器 |
||
|
03 |
螺纹连接处开裂 |
连接螺纹不匹配安装不规范或用力过大 |
更换阀体 |
|
04 |
阀门不能全开或全关 |
管道杂物堵塞水质太差 |
清理管道杂渣或加装前置过滤器 |
