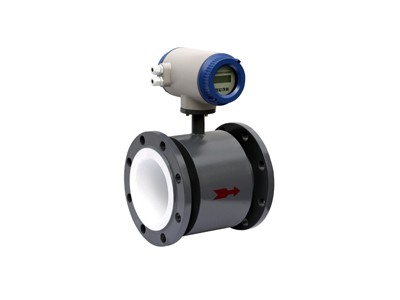

江森电磁流量计
产品概述
①全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150：1.
②超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
③采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
④采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
⑤管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
⑥在现场可根据用户实际需要在线修改量程。
⑦测量结果与流速分布，流体压力，温度，密度，粘度等物理参数无关。
⑧高清晰背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
⑨具有自检与自轮断功能。
⑩小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。
⑪内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不断电始终，可记录16次断电时间。
⑫红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能。
技术参数
|
公称通径（mm）（特殊规格可订制） |
管道式四氟衬里：DN10-DN600 |
|
流动方向 |
管道式四氟衬里：DN40-DN1200 |
|
量程比 |
150：1 |
|
重复性误差 |
测量值的±0.1％ |
|
精度等级 |
管道式：0.5级，1.0级 |
|
被测介质温度 |
普通橡胶衬里：-20-60℃ |
|
高温橡胶衬里：-20-90℃ |
|
|
聚四氟乙烯衬里：-30-100℃ |
|
|
高温型四氟衬里：-20-180℃ |
|
|
额定工作压力（高压可定制） |
DN6-DN80:≤1.6mpa
|
|
DN100-DN250:≤1.0mpa
|
|
|
DN300-DN1200:≤0.6ampa
|
|
|
流速范围 |
0.1-15m/s |
|
电导率范围 |
被测流体电导率≥5μs/m |
|
电流输出 |
负载电阻0-10mA：0-1.5kΩ |
|
数字频率输出 |
输出频率上限可在1-5000Hz内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极z大电流为250ma |
|
供电电源 |
AC220V或DC24V |
|
要求直管段长度 |
上游≥5DN，下游≥2DV |
|
连接方式 |
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
|
防爆等级 |
Md11BT4 |
|
防护等级 |
IP65，特殊定制z高可达IP68 |
|
环境温度 |
-25+60℃ |
|
相对湿度 |
5％-95％ |
|
消耗总功率 |
小于20w |
