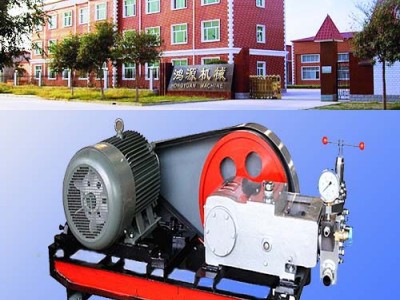

我厂研制生产的电动试压泵，是我国目前现行电动试压泵的换代产品。该产品具有体积小、结构紧凑、运行平稳、安全可靠、功能完备，流量大、效率高等特点，而且适用范围广、配套性强、操作简单。用于各类压力容器、锅炉、管件等一切需做压力爆破试验和强度试验的场所,根据需要可锁定试验压力值，并能进行自动保护。泵的输送介质一般为常温清水,也可使用乳化液、防锈水及粘度与水相近的油品。

1、  安装

(1)     安装好扶手。

(2)     安装好电机启动器及电源线路。

(3)     安装好止回泄压阀(该件出厂时由主机拆下单独包装，) 。该件由正反扣螺母与溢流阀三通出口(40Mpa以上规格直接与泵头出口)连接，连接处用紫铜件密封。

(4)     安装好压力表。

(5)     用高压软管将试压管与止回泄阀进行连接，连接处用紫铜垫密封。

(6)     装好进水管路。

2、  使用方法

(1)使用前的准备工作

a.       传动箱内加足润滑油,使油面达到油位指示线位置,润滑油为N46号机械油(或40#机械油)

b.       检查各螺纹连接处有无松动。

c.       检查电机及启动器绝缘部分是否符合电器规程要求。为安全用电,整机必须可靠接地。

d.       设置一清洁的贮水池并保证足够的水源供应。将进水管滤网放入贮水器中，注意滤网不得露出水面。

(2)操作过程

A.31.5Mpa以下规格(带溢流阀)的操作。

a. 打开泄压阀手轮及溢流阀调节螺母。

b.启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常声响，且泵的排出介质无明显波动，此时可进行升压操作。

c.关闭泄压阀手轮,缓慢调节溢流阀使系统压力缓慢上升,达到试验压力后,松开溢流阀调节螺母以卸除泵的排出压力,随后停机(若用户需要,可不停机),此时,试压管路处于自动保压状态。

d.试压结束后,打开泄压阀手轮,卸除试压管路压力。

e.若用于恒压输出介质时,应关闭泄压阀手轮,调节溢流阀达到实验压力,并锁紧锁紧螺母即可。

B.40Mpa以上规格(不带溢流阀)的操作

a. 打开泄压阀手轮。

b.启动电机，在常压下运转5分钟检查泵的运转是否正常。若无异常声响，且泵的排出介质无明显波动，此时可进行升压操作。
