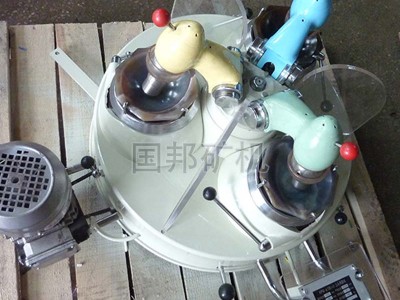

研磨机实验室小型磨样机三头研磨机干磨粉机化验室干法细磨分析机

点击图片查看原图

品牌: 邦鸿
型号: XPM-Φ120×3
给料粒度: 0-1.5mm
外形尺寸: 780×750×500mm
单价: 27300.00元/台
起订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 10 天内发货
所在地: 江西 赣州市
有效期至: 长期有效
最后更新: 2021-09-15 09:47
浏览次数: 134
购买   加入购物车

公司基本资料信息
详细说明

XPM-Φ120×3型三头研磨机用途:

XPM-Φ120×3三头研磨机是一种干法磨细分析样品的研磨设备,主要供冶金、建材、化工、煤炭、水电、商检、地质等部门实验室磨细分析样品之用,也可以供有关方面作为磨细一般少量物料之用。

XPM-Φ120×3型三头研磨机技术参数:

型号规格

单位

XPM-Φ120×3

研钵直径

mm

Φ120

磨头数目

3

研棒转速

r/min

220

研钵转速

r/min

9

给料粒度

mm

-1.5

产物粒度

mm

-0.074

每钵处理量

g

30

功率

w

370

外形尺寸

mm

780×750×500

质量

kg

105

XPM-Φ120×3型三头研磨机技术参数主要结构说明:

三头研磨机结构主要由三套磨头、离盒器、研钵支座、及定位器等总装组成。

磨头、研体支座和离合器互成120°均匀地安装在转座上,转座的轴承中,在底座正面装有接料支板及电器,左方装有电机。当离合器接通时,电机通过皮带轮,齿轮轴,万向节带动磨头旋转。齿轮轴的另一头和研钵支座的齿轮啮合。由于研棒的正转和研钵的同向自转产生相对滑动,借磨头的自重产生压力磨细物料。

离合器是常闭干式磨擦离合器。

磨擦离合器的结合和脱开是靠杠杆绕支钉的上下摆动实现的,杠杆上抬时,弹簧被压缩,磨擦片与齿轮脱开。杠杆下移时,弹簧复位,磨擦片与齿轮端面贴面贴合,从而传递动力。

杠杆的上下移动靠操纵手柄实现。手柄在图示右边时,离合器贴合,逆时针旋转到左边时,装在转盘里的轴靠偏心作用推动销子,顶起杠杆的调节螺丝,杠杆向上摆动,将离合器脱开。在使用过程中,当磨擦损时,可松开螺帽,向下调节调整螺丝。

由于每一对研具都有单独的离合器操作,因此三对研具的运动互不影响,即可同时工作,也可使其中一对或二对工作。

磨头结构见,当动力由离合器万向节传来时,由锥齿轮轴,锥齿轮带动轴旋转,由于偏心作用,轴带动轴承座及其上的研棒座,研棒绕轴作旋转运动。

磨头压力的调节是靠调节盘簧的松紧来实现的。

由于旋转臂两侧装有两根轴,这两根轴分别装在轴承座的轴承上,固定在座盖,因此旋转臂可绕轴的轴心线旋转,为了调整磨头压力,在左右轴承座的外侧均装有一根盘簧它的一端上,另一端卡在轴上。当松开半园头螺钉,如果朝着研磨中心离开方向旋转盖,则盘簧收紧,磨头的压力可适当减少,反之,则磨头的压力可适当增加。用户可根据不同研磨对象自行调整,出厂时盘簧调整到减轻磨头压力的状态。

研钵支座的结构,当动力由齿轮传来时,摩擦轮带动摩擦环,从而使研钵旋转。另外轴承座通过轴铰接于研钵支座横孔中,当抬起磨头,取下钵罩,操纵手柄,则研钵随同轴承座绕轴旋转,以便倒也已磨好的物料。

定位器的结构,轻轻按一下手柄套,轴承座从转盘的定位槽中退出,以便换位,当转盘转到所需位置时,轴承座嵌入转盘槽中实现换位。

平时操作者一般坐在设备正面接料架处,操纵开关,离合器手柄和定位手柄即可对三对研具依次进行操作。

为了适应磨细多种物料的要求,三对研具间设有隔板,以防样品互相混杂。
