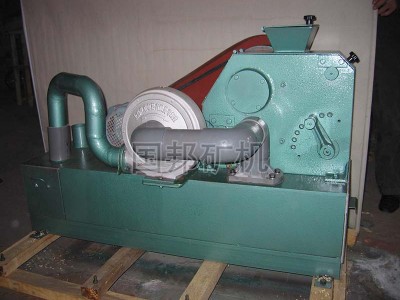

实验室HPEF系列环保型颚式破碎机环保无尘适用于粗碎中碎

HPEF系列环保型颚式破碎机技术参数

一、用途和适用范围

环保型颚式破碎机构紧凑，操作简单，生产效率高，噪音小，环保无尘可配锰钢、碳化钨牙板，无矿样污染。适用于粗碎、中碎各种中等硬度的矿石和其它物料用、抗压强度极限不超过2000公斤力/厘米²的各种矿石、主要供地质、煤碳、矿山、冶金、化工、建材等部门和大专院校科研单位实验室使用。

二、主要规格和技术参数

三、主要工作原理

本机主要由机架、动颚、偏心轴、颚板、活动部件、机箱、电气控制板等零、部件组成。电动机通过三角皮带传动偏心轴，使动颚按照已调整好的轨迹进行运动，从而将破碎腔内的物料予以破碎。

机架系钢板焊接的，机架前壁上装有压紧板用螺栓紧固的固定颚板。在破碎腔左右的机架侧壁上装有边护板，以防止机架侧壁的磨损。

动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在活动部件上，并与活动部件成滚动接触。机架焊接在机座上，电动机用螺栓固定在机座上，排料口装有排料抽屉。

HPEF60×100环保型的活动部件与支撑螺栓中间用∮12毫米销子连接，此锥销 在外来不能破碎的物料进入破碎腔内，本机载荷突增的情况下，起着保险作用，即销子自身迅即断裂，而保护其他机件不受损伤。调整排料口时先将固定销拉开，然后旋转小手轮，插入调整完毕后再捻紧固定销，动颚z下面的挂勾及弹簧的连接使活动部件与动颚在运转时不脱落，由螺母调整。

HPEF环保型排料口的调节是通过设备的左侧有个定位装置，拉开定位销即可选择任意定位孔，也即调整好排料口大小。

HPEF环保型颚式破碎机配有电气控制按钮。接通电源后红色指示灯亮；按下绿色按钮，设备开始工作。工作完毕后按下红色按钮关闭电源。
