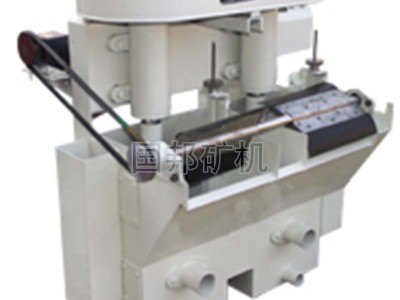

点击图片查看原图
一、FX2型机械搅拌式连续浮选机概述：
FX型械搅拌式连续浮选机适于实验室用浮游方法进行矿物选别。此浮选机是以二槽一组数台组连接起来做连续浮选机，槽数是偶数，自两槽到十槽不等，根据用户要求可为左式亦可右式浮选机。
二、FX2型机械搅拌式连续浮选机详细说明：
1、FX2型机械搅拌式连续浮选机用途：
FX2型械搅拌式连续浮选机适于实验室用浮游方法进行矿物选别。此浮选机是以二槽一组数台组连接起来做连续浮选机，槽数是偶数，自两槽到十槽不等，根据用户要求可为左式亦可右式浮选机。
2、FX2型机械搅拌式连续浮选机结构说明：
FX2型浮选机属叶轮式机械浮选机，由以下主要部分组成：槽体部，以钢板焊接制造。其中利用叶轮搅拌及括板装置。
(1)、为了调正槽内矿浆液面及被刮出泡沫层的厚度，利用两槽壁板制成中间槽，其中安装矿浆液面调节器，在槽内罩盖上面安装孔板，用来防止矿浆的混乱运动对泡沫区的影响，同时也可以防止脉石被机械带到精矿中去。在槽体部置有衬板，防止磨损槽底，衬板可以更换，槽底外部置有排矿口，清洗时放水之用。矿浆流经壁板上的溢流口进入中间槽和尾槽，中间槽的下部与槽壁下部罩盖的导管进入下一个槽中，这样可以继续流经浮选机的槽数全部，从给矿槽流入，由尾槽的排矿口排出，槽体下部的前后置有进矿口，便于改变工艺流程。
(2)、叶轮系统，是安装在浮选机槽中心位置上，叶片向上成径向排列的盘状叶轮，固定在叶轮轴的下端绕竖轴管，管上端位于浆石和泡沫层之上，下端支承在罩盖上，当叶轮旋转时，沿竖管可吸入大量空气，在罩盖下面固定着防护盘，防护盘与叶轮之间隙大小与吸入空气量有关，其z大间隙不超过3㎜，间隙过大时，更换磨损的防护盘，或适当调整之。竖管上的孔用来循环矿浆，并使矿浆与空气搅拌在一起，叶轮轴上部装在轴承壳内的滚动轴中旋转，轴承壳装在横梁上，轴的顶端固定着皮带轮，通过三角带接通电动机转动。调正三角带的紧张度由螺母来实现。
(3)、刮泡装置，泡沫利用回转刮板沿浮选机括出，刮板装在槽体的排矿口外，刮板轴一端装有皮带轮，动力通过蜗轮减速机及三角带传动而旋转。
三、FX2型机械搅拌式连续浮选机技术参数：
|
NO |
技术参数 |
单位 |
规 格 型 号 |
|||||
|
FX2-1.5 |
FX2-3 |
FX2-7 |
FX2-12 |
FX2-24 |
FX2-39 |
|||
|
1 |
选槽容积 |
L |
1.5 |
3 |
7 |
12 |
24 |
39 |
|
2 |
选槽数量 |
槽 |
2 |
|||||
|
2 |
叶轮直径 |
mm |
70 |
110 |
130 |
170 |
200 |
|
|
3 |
叶轮转速 |
转/分 |
1400 |
1332、1600、1836 |
1320 |
1100 |
447、 618、787 |
809 |
|
4 |
刮板转速 |
转/分 |
33 |
20、30 |
20、30 |
24 |
12 、16 20 |
13、 21 |
|
5 |
给矿粒度 |
mm |
0.05-0.2 |
|||||
|
6 |
电机(1台两槽) |
250w |
270w |
600w |
1100w |
1500w |
||
|
7 |
外型尺寸 |
mm |
378×406×523 |
500×500 ×600 |
623×590×750 |
740×600 ×700 |
942×804×925 |
1081×762×930 |
|
8 |
重量 |
kg |
25 |
40 |
55 |
85 |
260 |
280 |
